底卸式吊桶

矿用底卸式吊桶

底卸式吊桶产品作用：底卸式吊桶是专供立井井筒凿井时向砌壁工作面输送混凝土的专用凿井设备。底卸式吊桶是立放在平板矿车上用电机车或其他牵引方式往返于井口棚与混凝土集中搅拌站之间。

底卸式吊桶产品型号意义，组成：产品型号TD—1.5 底卸式吊桶实际容积≥1.65M3 桶体外径1450mm吊桶高度 ≥1730mm，底卸式吊桶由桶身、桶梁、扇形闸门、闸门启闭手把及闭锁机构组成。

用底卸式吊桶输送混凝土的优点是：①卸料快，操作简便。②安全可靠。③混凝土的水灰比能得以充分保证。比用管道输送的优点是无离析现象。④在完成一个段高的砌壁工作后，工作面清理工作量小，从而砌壁速度快。⑤矸石吊桶在翻转卸料时对吊盘冲击大，底卸式吊桶则无此弊端，且不须在吊盘上设专人司摘挂钩工作，因而能节省人时。⑥能适应各种砌壁工艺。

底卸式吊桶适用范围及特点：底卸式吊桶具有结构简单，开启灵活，安全系数高并有效避免了采用溜灰管浇注时砼密度不均的弊端，因此在煤矿，冶金等井壁砼施工中被广泛采用。

底卸式吊桶结构的特点，自锁机构的原理及特性，自锁保护角的选取和计算方法，开启装置的设计。解决了矿山竖井老式吊桶卸料难的问题，具有工业应用价值。

老式底卸式吊桶不同的是它的底为双开式活底，两半桶底通过转轴和套筒与桶体铰接在一起，由自锁机构保持活动桶底的闭合状态并自锁，开启装置用来解除自锁，使活底张开，并由桶底自身的重力作用使桶底始终保持张开状。底卸式吊桶每侧最大均可开至90°，即达到桶底板平面与桶体轴线平行，以减少卸料时岩石对底板的冲击和磨损。关闭桶底时，只要托平桶底即可，此时自锁机构动作，恢复自锁，使桶底处于关闭状态。

底卸式吊桶，根据卸矸形式不同那，可分为挂钩式吊桶和座钩式吊桶。而，吊桶，是立井井筒开凿期间提升矸石,升降人员和材料的主要容器。并且，当井筒涌水量小于/h时,还可作排水用。非常方便，简单易操作。吊桶的用途：吊桶是立井井筒开凿期间提升矸石、升降人员和材料的主要容器。当井筒涌水量小于6M3/h时，还可作排水用。

底卸式吊桶使用范围及特点：吊桶是立井井筒开凿期间提升矸石、升降人员和材料的主要容器。当井筒涌水量小于6M3/h时，还可作排水用。根据卸矸形式不同吊桶分为挂钩式吊桶、座钩式吊桶。

底卸式吊桶是矿山立井施工中用于运送混凝土的专用设备，它适用于煤矿、金属矿、非金属矿及其他立井施工需要浇注混凝土的场合。底卸式吊桶特别对用冻结施工深表土层时、不能使用输料管下料时，更适合，它是煤矿凿井期间安全生产必不可少的。旧式底卸式吊桶在使用过程中显得笨拙，操作不方便，卸料不完全等缺点。底卸式吊桶在原有的技术上改革创新，摆脱了这些缺点，提高了输送混凝土的速度，操作简便，在出料口的弧行板面设有橡胶板，底卸式吊桶保证了出料口部的密封性和浆液不泄露，同时也延长了吊桶的使用寿命，对避免和防止在煤矿立井期间不安全的隐患发生有着十分重要的意义，因此将该项技术推厂应用，顺应煤矿安全生产和发展的趋势和需求。

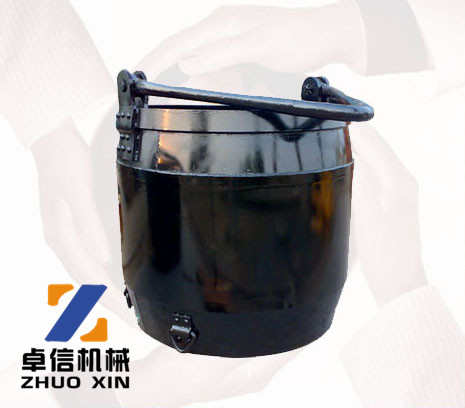

座钩式吊桶

矿用座钩式吊桶

矿用钩头

矿用钩头装置

矿用吊钩装置制造简单、使用方便，但受力情况不好，大多用在起重量为80吨以下的工作场合；起重量大时常采用受力对称的双钩。叠片式吊钩由数片切割成形的钢板铆接而成，个别板材出现裂纹时整个吊钩不会破坏，安全性较好，但自重较大，大多用在大起重量或吊运钢水盛桶的起重机上。吊钩在作业过程中常受冲击，须采用韧性好的优质碳素钢制造。钩头装置仅作为提升连接使用，不得用作其它用途。插销式保险卡必须安全可靠，否则此矿用钩头装置不得使用。

矿用钩头装置与提升钢丝绳连接好经检查合格后，必须进行一段短时间的轻负荷（为设计载荷的30%~60%）试运行，试运行时间推荐为8小时或提升15次。以检查钢丝绳连接部位及钩头装置各另部件有无异常。矿用钩头装置使用前必须进行外表检查，各转动部分是否润滑良好，转动灵活，螺母是否松动，保险卡可靠。插销式保险卡弹簧的松紧程度已调整好，用手搬动即可使插销卡紧，不会松动。工作中尽量避免碰撞、变形，不得用撬杠、大锤代替手动搬动。

矿用钩头装置在使用期间，必须指定专人负责，经常进行检查，发现异常情况时进行处理并作好记录，每隔3个月或掘进100m左右时定期检查记录一次，检查记录内容如下：检查矿用钩头装置缓转轴卡，缓转花篮是否转动灵活，螺母是否连接可靠，润滑是否良好；各零部件有无裂纹，损伤变形，如发现问题应分析原因并予以更换；所有矿用钩头装置零部件、轴承的安装使用及维修更换日期、原因均应有记录，并保存换下的零件，以便进行鉴定分析。矿用钩头装置护绳环与钢丝绳连接用的绳夹子是否牢固，锥形套筒与钢丝绳铅锑合金铸接连接是否牢固。用敲打方法检查各销轴是否牢靠，开槽螺母、开口销等件是否齐全。

用户应定期对矿用钩头装置各零部件，各转动部位进行检查。发现锈蚀转动部位不灵活，应及时加油润滑。矿用钩头装置使用期间吊钩钩口磨损＜6mm建议用喷焊或其他有效表面处理修补。矿用钩头装置吊钩钩口若出现永久残余变形或磨损量达8mm时，应报废、更换。单向推力球轴承润滑为脂润滑，使用半年应更换润滑油，如停用超过一年，在使用前也要拆卸清洗重新换脂，以保证旋转灵活。

矿用钩头装置各连接处销轴轴径磨损量达到原直径的3%时，应更换。矿用钩头装置闲置不用，应存在仓库内，不得风吹、日晒、雨淋、锈蚀、损坏。插销式保险卡中的弹簧弹力失效，插销损坏应即时更换。矿用钩头装置如遇到卡罐、断绳、过载等情况，应拆开检查各零部件，发现有断裂、塑性变形，应即时更换。但吊钩钩头部位允许最大残余变形量≤1mm，否则应立刻更换，在正常载荷下不允许有任何残余变形。

矿用钩头装置钢丝绳连接器采用了两种形式，其中 5.0t 、 7.0t采用不偏心护绳环，板卡连接称为I型连接；而7.Ot钩头装置除了上述形式外还与 9.0t、11.0t钩头装置相同，采用了锥形套筒连接器，铝锑合金铸接形式，称为II型连接。在用户遵守保管、使用规则的条件下，矿用钩头装置从制造厂发货之日起在两年内，其中使用不超过半年，吊桶因制造质量不良而发生损坏的或不能使用的，制造厂负责为用户免费修理或更换。

矿用钩头装置

座钩式（挂钩式）吊桶主要用途以及适应范围：挂钩式吊桶和座钩式吊桶是矿山立井井筒开凿期间提升矸石、升降人员和材料的主要容器，当井筒排水量小于6/h时，也可做排水用。产品特点：座钩式吊桶是双层桶底所以可用于自动翻矸。

    1、座钩式吊桶使用前应检查销轴的落幕以及开口销是否松动损坏脱落、销轴桶梁转动处是否锈蚀、转动是否灵活，有缺件及时更换。座钩式吊桶使用时各转动处应加油润滑，避免零件之间的干磨损。吊桶筒体上的四个钩环，主要供提升时稳定、移动以及更换吊桶时操作之用。

    2、座钩式吊桶桶梁挂钩处磨损量达到下列情况时，建议更换：容积4以上吊桶桶梁磨损量小于垂直方向设计直径10mm时；3以下的吊桶桶梁磨损量小于垂直方向设计直径12%时。座钩式吊桶试用期间应有专人对桶梁、销轴、耳环、铆钉、焊缝进行检查。

    3、座钩式吊桶适用于自动翻矸装置。座钩式吊桶的桶底是双层桶底，桶底中间有中心圆孔，是为自动翻矸时与钩子配合所用，吊桶规格不同，双层同地中心孔几何尺寸也不同，使用时只需要参照吊桶图样式对自动翻矸装置的托架宽度与支撑高度加以修改即可。挂钩式吊桶无双层桶底，适用于人工挂钩翻矸。为防止桶梁砸手，应在桶梁落脚的桶口处焊上四个桶梁制成板块。

底卸式吊桶概述：用杠杆或操作手把打开扇形闸门,即可自动卸下混凝土,可显著的提高立井砌壁施工中输运混凝土的速度,操作简便,在出料口的弧形板面设有橡胶板,保证了出料口部的密封性和浆液不泄露。底卸式吊桶是矿山立井施工中用于运送混凝土的专用设备，它适合于煤矿、金属矿、非金属矿及其他立井施工需要浇注混凝土的场合。特别对用冻结法施工深表土层时、不能使用输料管下料时，较更合适。

本底卸式吊桶整机运到用户不需拆卸安装即可就地使用，但在使用前必须检查本机某些零件是否在运输途中发生弯曲变形或损坏。拔下插销，开启操作手把（杠杆）打开扇形闸门，反复操作数次，无憋劲现象。各铰链、销轴处加机油润滑，搬动桶梁，看是否转动灵活，检查扇形闸门的滚柱是否转动灵活，座钩式吊桶滚动轴承挡圈有否脱落，确认使用无误时，才能开始使用，使用要定期检查所有销轴的螺母及开口销是否松动，损坏脱落要及时更换新的。

座钩式吊桶如想调整扇形闸门的松紧程度时，应先关闭扇形闸门，松开固定闸门底板的螺栓，调整调节螺母，然后再拧紧固定闸门底板的螺栓。 座钩式吊桶桶梁挂钩圆弧处磨损量达到下列情况时必须更换：容积在3m3以下的吊桶桶梁磨损量小于垂直方向设计直径12%时，容积在4m3以上的吊桶桶梁磨损量小于垂直方向设计直径15mm时。

为了保持座钩式吊桶桶体内壁的清洁、不留残料，在吊桶停用时尽快用水冲洗，以保持吊桶内壁清洁光滑无灰浆附着。由操作手把、连杆组成一个杠杆系统，操作手把一端的一个铰链固定在底圈的支点，另一个铰链通过连杆与扇形板铰链连接，当操作手把向下按动时闸门开启，座钩式吊桶反之则关闭。用户应定期检查桶梁的耳柄、内外耳环板孔壁、桶梁挂钩段圆弧、销轴轴径磨损情况、润滑情况，经常处于干摩擦状态时加速磨损，当桶梁磨损量达到5.3条规定时,不得再用。

为了保持座钩式吊桶桶体内壁的清洁，不留残料，在吊桶停用时尽快用水冲洗，以保持吊桶内壁清洁光滑无灰浆附着。为了保持桶内壁的清洁，无残留，请洗水后立即使用，所以为确保干净和光滑内桶墙不砂浆。门关闭操作手柄（水平）的使用：座钩式吊桶由操作手把，连杆组成一个杠杆系统，操作手把一端的一个铰链固定在底圈的支点，另一个铰链通过连杆与扇形板铰链连接，当操作手把向下按动时闸门开启，反之则关闭。座钩式吊桶通过操作手柄和连杆;一个铰链上形成一个杠杆系统操作手柄的一端被固定在底部支点，另一通过连接杆与扇形的铰链的铰链连接。门打开通过向下按压操作手柄，否则关闭。

底卸式吊桶用钢板焊制的插销座焊接在桶身锥体的上部，插销座加工为扁长孔，可容插销钩头通过插销座本身系上，下二块钢板组成，二块钢板开口部分可容纳操作手把（杠杆）的横杆卡入，当关闭闸门时，启闭手把贴近桶身，手把横梁进入闭锁机构的插销座开口部分，再插入插销钩头，可阻止手把横杆脱出。底卸式吊桶在插入插销钩头后即转动90，以防止插销跳出插销的头部用焊接链接环系挂在桶身上，操作方便，可使充满料浆的吊桶闸门不会随便打开，保障了安全。
