DYF-20分体式液压拉马实物图展示

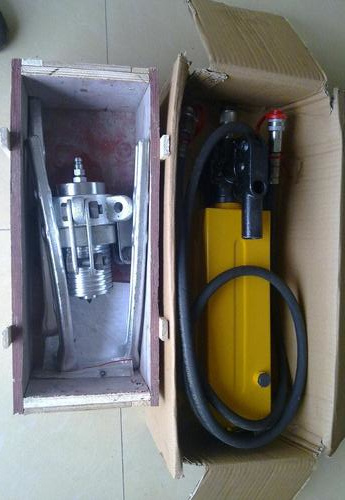

DYF-20分体式液压拉马实物图

DYF-20分体式液压拉马实物图1
DYF-20分体式液压拉马实物图2
DYF-20分体式液压拉马实物图3

济宁卓信机械设备有限公司是山东知名液压工具生产厂家分体式液压拉马型号齐全:DYF-10液压拉马,DYF-20整体式液压拉马,DYF-30分体式液压拔轮器,50T液压拔盘器。



DYF-20分体式液压拉马又名液压拔轮器、整体式液压拉马,液压拔盘器等,DYF-20分体式液压拉马是以液压起动杆直接前进移动,故推动杆本身不作转动。钩爪座又可随螺纹直接作前进后退之调距,操作时只要把手前后小幅度摆动,油压起动杆前移,钩爪相对应后退,把被拉物体拉出。
DYF-20分体式液压拉马使用方法
DYF-20分体式液压拉马是一种替代传统拉马的新型理想工具,其具有结构紧凑、使用灵活、携带操作方便省力、较少受场地限制等特点,适用于各种维修场所。
1、整体式液压拉马使用前先将回油阀杆按顺时针方向旋紧;
2、把钩爪座调整到爪钩抓住所拉物体;
3、来回掀动活塞起动杆向前平稳前进,爪钩相应后退,把被拉物体拉出;
4、若使用时需要活塞起动杆伸距大于液压拉马活塞起动杆有效距,则需要在伸出距接进最大有效距时停止,松开回油阀杆,让活塞起动杆缩回去,调好后再次重复1-3步,直到拉出为止;
5、要松开回油阀杆,只需将回油阀按逆时针方向微微旋松。活塞起动杆在弹簧作用下渐渐回缩;
6、使用前必须估计被拉出物体所需力,选用合适拉马,切忌超重使用避免损坏;
7、液压拉马工作用油以抗磨液压油为宜,工作油须保证清洁。

根据需求,客户可以选择适合的采购,销售电话:15653705058 张经理 微信同号

DYF-20分体式液压拉马

DYF-20分体式液压拉马

DYF-20分体式液压拉马(拔轮器)应用范围
液压拉马是一种替代传统拉马的理想化新工具。操作方便,使用省力,不受场地限制,本拉马结构紧凑,使用灵活,重量轻,体积小,携带方便,适用于工厂、修理场所。

DYF-20分体式液压拉马(拔轮器)性能参数:
型号规格 DYF-20
安全负重 T 16
行程 mm 60
三爪调节范围 mm 100-400
泵额定压力 MPa 63



整体式液压拉马是液压油缸跟拉马一体的,如需要可选购分体式液压拉马



DYF-20分体式液压拉马其他相关液压设备



DYF-20分体式液压拉马其他相关液压设备
DYF-20分体式液压拉马其他相关液压设备1
DYF-20分体式液压拉马其他相关液压设备2
DYF-20分体式液压拉马其他相关液压设备3
DYF-20分体式液压拉马其他相关液压设备4
DYF-20分体式液压拉马其他相关液压设备5
DYF-20分体式液压拉马其他相关液压设备6
DYF-20分体式液压拉马其他相关液压设备7
DYF-20分体式液压拉马
DYF-20分体式液压拉马(拔轮器) 销售热线:15653705058 张经理 微信同号

DYF-20分体式液压拉马(拔轮器)功能说明
1.新型整体式液压拉马操作方便、省力;
2.三爪式与二爪式可根据现场工作需要拆换;
3.可以自由旋转按拉马距离活塞中心点,很快可碰到被拉工件中心点
4.可任意选配泵浦;
5.使用灵活、重量轻、体积小、携带方便,适用于工厂、船舶、修理场所的理想工具。

DYF-20分体式液压拉马(拔轮器)注意事项
a)使用时如出现空打现象,可先放松泵体上的放油螺钉,将泵体垂直起来头向下空打几下,然后旋紧放油螺钉,即可继续使用。
b)在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机件。
c)本机是用油为介质,必须做好油及本机具的保养工作,以免淤塞或漏油,影响使用效果。
d)新的或久置的液压拉马,因油缸内存有较多空气,开始使用时,活塞杆可能出现微小的突跳现象,可将液压拉马空载往复运动2-3次,以排除腔内的空气。长期闲置的拉马,由于密封件长期不工作而

造成密封件的硬化,从而影响拉马的使用寿命,所以拉马在不用时,每月要将拉马空载往复运动2-3次。

传统中空油缸带螺纹丝杆的液压拉马常见问题分析:
1、工作中钳爪打滑,导致安全事故
2、拉马偏载,导致丝杆弯曲而卡进中空油缸,进退两难
3、拉马偏载,导致丝杆、钳爪折断或拉直,引发安全事故
4、油缸行程太短,需多次定位才能完成工作,无端增加工作量

DYF-20分体式液压拉马(拔轮器)
产品名称: DYF-20分体式液压拉马(拔轮器)
DYF-20分体式液压拉马(拔轮器)工作原理
液压拉马是以液压起动杆直接前进移动,故推动杆本身不作转动。钩爪座又可随螺纹直接作前进后退之调距,操作时只要把手前后小幅度摆动,油压起动杆前移,钩爪相对应后退,把被拉物体拉出。
DYF-20分体式液压拉马(拔轮器)应用范围
液压拉马是一种替代传统拉马的理想化新工具。操作方便,使用省力,不受场地限制,本拉马结构紧凑,使用灵活,重量轻,体积小,携带方便,适用于工厂、修理场所。

DYF-20分体式液压拉马(拔轮器)性能参数:
型号规格 DYF-20
安全负重 T 16
行程 mm 60
三爪调节范围 mm 100-400
泵额定压力 MPa 63

DYF-20分体式液压拉马(拔轮器)使用方法与注意事项
1、使用时先把手柄的开槽端套入回油阀杆,并将回油阀杆按顺时针方向旋紧。
2、把钩爪座调整到爪钩抓住所拉物体。
3、手柄插入掀手孔内来回掀动活塞起动杆向前平稳前进,爪钩相应后退,把被拉物体拉出。
4、液压拉马的活塞起动杆有效距只有50mm,故使用时伸距不得大于50mm,当没有拉出时停止,松开回油阀门,让活塞起动杆缩回去,调好后第二次再重复1、2、3步骤拉出为止。
5、欲使活塞起动杆缩回去,只须用手柄开槽端将回油阀杆按逆时针方向微微旋松,活塞起动杆在弹簧作用下渐渐回缩。
6、使用前应根据被拉物体的外径,拉距及负载力,选择相应吨位的液压拉马,切忌超载使用,避免损坏。
7、本液压拉马在-5℃~45℃中使用,采用(GB443-84)N15机械油;在-20℃~-5℃中使用,采用(GB442-64)合成锭子油。
8、为防止超载引起机具损坏,液压装置内设有超载自动卸荷阀,当被拉物体超过额定负载时,超荷阀会自动卸荷,而改选用更大吨位的液压拉马。

DYF-20分体式液压拉马使用方法

DYF-20分体式液压拉马是一种替代传统拉马的新型理想工具,其具有结构紧凑、使用灵活、携带操作方便省力、较少受场地限制等特点,适用于各种维修场所。
1、整体式液压拉马使用前先将回油阀杆按顺时针方向旋紧;
2、把钩爪座调整到爪钩抓住所拉物体;
3、来回掀动活塞起动杆向前平稳前进,爪钩相应后退,把被拉物体拉出;
4、若使用时需要活塞起动杆伸距大于液压拉马活塞起动杆有效距,则需要在伸出距接进最大有效距时停止,松开回油阀杆,让活塞起动杆缩回去,调好后再次重复1-3步,直到拉出为止;
5、要松开回油阀杆,只需将回油阀按逆时针方向微微旋松。活塞起动杆在弹簧作用下渐渐回缩;
6、使用前必须估计被拉出物体所需力,选用合适拉马,切忌超重使用避免损坏;
7、液压拉马工作用油以抗磨液压油为宜,工作油须保证清洁。

传统中空油缸带螺纹丝杆的液压拉马常见问题分析:
1、工作中钳爪打滑,导致安全事故
2、拉马偏载,导致丝杆弯曲而卡进中空油缸,进退两难
3、拉马偏载,导致丝杆、钳爪折断或拉直,引发安全事故
4、油缸行程太短,需多次定位才能完成工作,无端增加工作量

DYF-20分体式液压拉马功能说明
1.新型整体式液压拉马操作方便、省力;
2.三爪式与二爪式可根据现场工作需要拆换;
3.可以自由旋转按拉马距离活塞中心点,很快可碰到被拉工件中心点
4.可任意选配泵浦;
5.使用灵活、重量轻、体积小、携带方便,适用于工厂、船舶、修理场所的理想工具。

DYF-20分体式液压拉马注意事项
a)使用时如出现空打现象,可先放松泵体上的放油螺钉,将泵体垂直起来头向下空打几下,然后旋紧放油螺钉,即可继续使用。
b)在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机件。
c)本机是用油为介质,必须做好油及本机具的保养工作,以免淤塞或漏油,影响使用效果。
d)新的或久置的液压拉马,因油缸内存有较多空气,开始使用时,活塞杆可能出现微小的突跳现象,可将液压拉马空载往复运动2-3次,以排除腔内的空气。长期闲置的拉马,由于密封件长期不工作而造成密封件的硬化,从而影响拉马的使用寿命,所以拉马在不用时,每月要将拉马空载往复运动2-3次。

1978年,美国宝赛罗POSILOCK公司发明了安全笼式自锁自对中拉马,美国宝赛罗 POSILOCK自锁自对中液压拉马均配有带弹簧回缩的大行程液压油缸,使用时只要接上相应的手动泵或电动泵,油缸的粗大结实的柱塞直接起到丝杆的作用,稳固作用于被拉拔工件,从而能完全避免上述问题 ,其主要特点有:
独有的安全笼专利设计,能彻底锁定工件,防止打滑,工作更安全
自动对中,防止偏载,保证丝杆始终处于受力中心,延长使用寿命
通过 T 型手柄和安全笼迅速控制拉马,操作更方便
无丝杆设计,大行程油缸柱塞直接作用于被拉拔工件,操作更简单,使用更安全
3/8NPT 快速接头,可与各种 700bar/10000psi 级液压系统配套使用
特殊形状的钳爪更利于狭小空间操作
一般来说,吨位,张距和伸距是液压拉马选型的重要依据



DYF-20分体式液压拉马细节展示



DYF-20分体式液压拉马细节3
DYF-20分体式液压拉马细节1
DYF-20分体式液压拉马细节2
DYF-20分体式液压拉马细节
