刮板输送机配件实物图展示

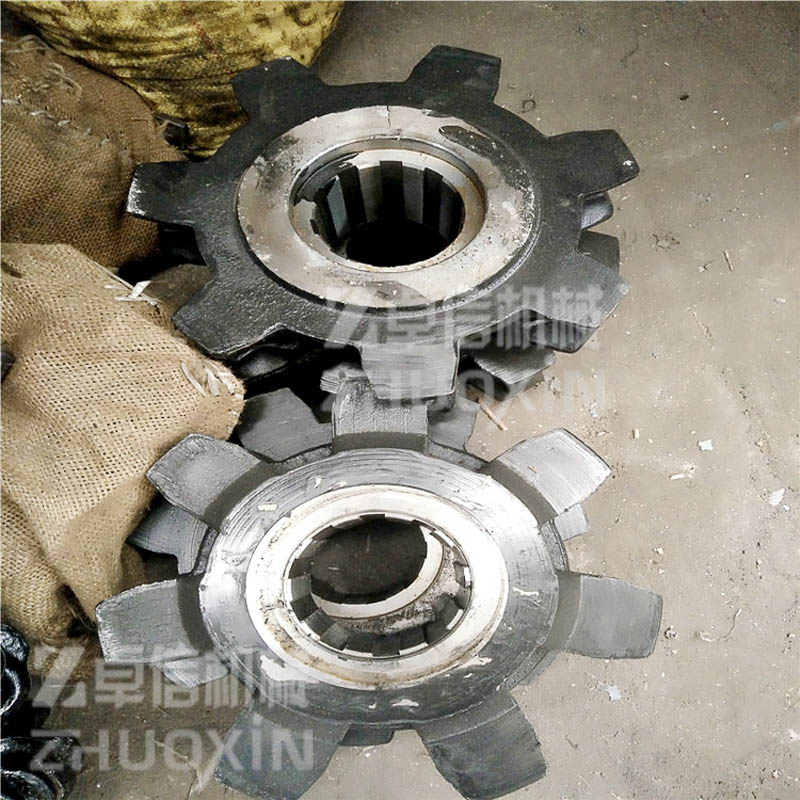

济宁卓信机械设备有限公司是山东知名刮板输送机配件生产厂家，刮板输送机配件型号规格齐全：30T40T刮板机刮板，刮板输送机机头架，机尾架，刮板输送机链轮，高强度圆环链 ，刮板输送机连接环。
刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。
此外，还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力耦合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成。机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。
刮板输送机可用于水平运输，亦可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。可弯曲刮板输送机允许在水平和垂直方向作2°～4°的弯曲。
刮板输送机的工作原理是，将敞开的溜槽，作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送。
根据需求，客户可以选择适合的采购，销售电话：15653705058 张经理 微信同号

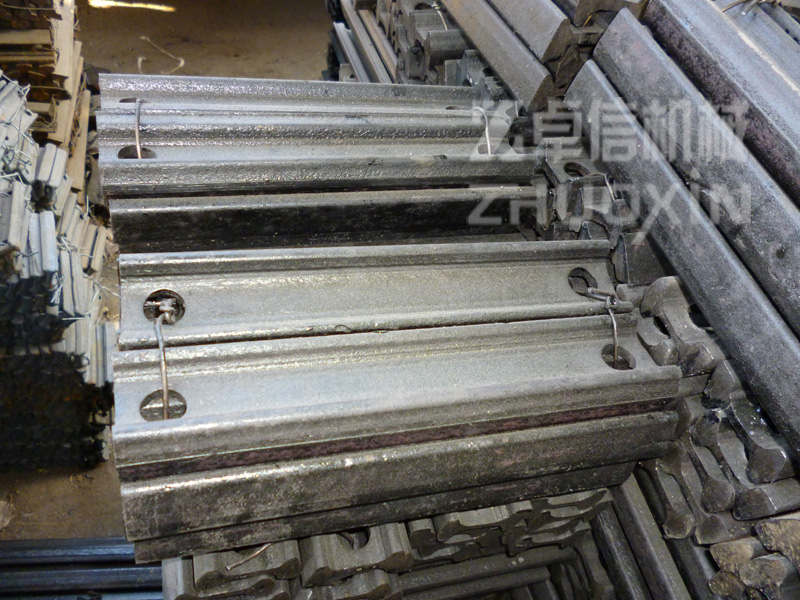

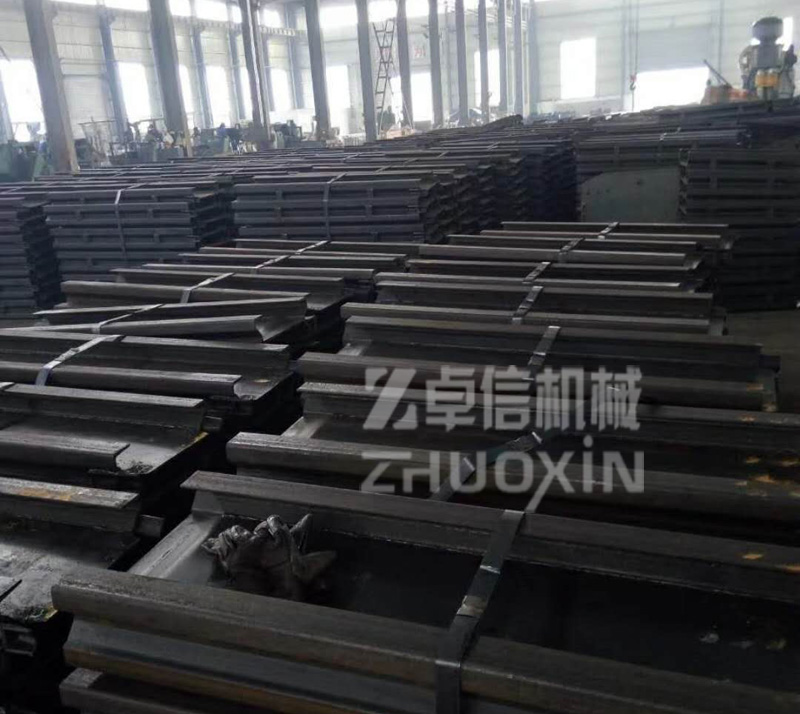

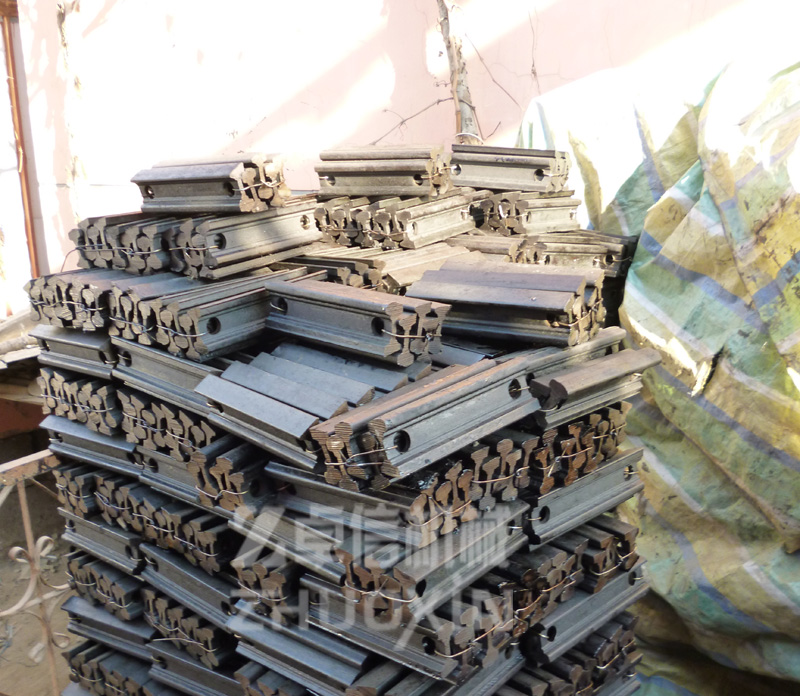

刮板输送机刮板
品名： 刮板机刮板
规格： 5# 、6.5#
材质： M540 M510
产品描述： 执行标准:GB/T3414-94 , 0.332m或0.444m倍尺.
刮板机刮板专用刮板输送机。矿用钢材，材质：M540。长度：8m。
刮板机刮板本实用新型涉及一种矿井用刮板机刮板压条，刮板机刮板是通过多次淬火模锻成型，刮板机刮板并且是压条与三个螺栓一体锻压成型。刮板机刮板新型的受力程度和抗拉强度高，过煤量大，成本低。刮板输送机可以达到与链条与压板同寿命，刮板机刮板在生产中大大提高生产效益。
可根据客户要求定做,各种规格长度,牛角刮板羊角刮板,各种长度链条，均可定做

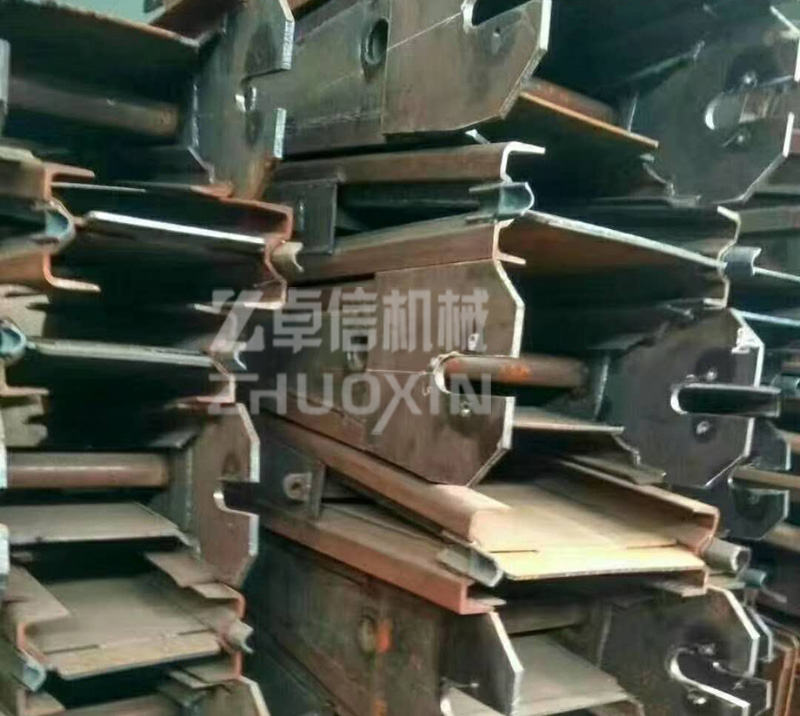

刮板输送机机头架
一般情况头架为传动滚滚筒的架子，头架主要有四种典型布置形式，通称机架，多数情况头架要比尾架用料大，若架子要是螺拉的，那肯定是尾架。
机尾由机尾架和机尾轴等组成，机尾架全长1400mm，高346mm。机尾架与中部槽的联接端槽帮钢上缘焊有耐磨合金块，从而提高了机尾架的使用寿命，机尾架两侧的柱脚供支撑固定机尾叶使用。机尾轴安装在机尾架上，由导向链轮，套筒轴、定位套、轴承座、垫封和二套3613轴承组成。机尾轴的导向轮采用链齿或滚筒结构，两者均能保证锣环在其上正确啮合，减少运转事故。
（1）框架无明显变形和开焊；
（2）机头架左右高度差小于5mm；
（3）卸载臂完整无损，牢固可靠；
（4）固定架全长偏差不超过20mm；
（5）运行轨道：转载机运行轨道平直无变形，长度上的弯曲不得超过全长5‰，接头处高差小于2mm，左右偏差小于3mm；贮带仓活动小车轨道平直无变形，长度弯曲不超3mm，接头处高差小于2mm，左右偏差小于1mm，轮沿与轨道间隙小于5mm；
（6）活动小车无变形，滚轮转动灵活，四个滚轮与轨道接合应在同水平，高差小于2mm；牵引绞车符合有关规定；
（7）上下托辊齐全，无损坏、转动灵活，润滑良好，缓冲托辊胶皮磨损不得超过原厚度的1/2。
刮板输送机相关配件

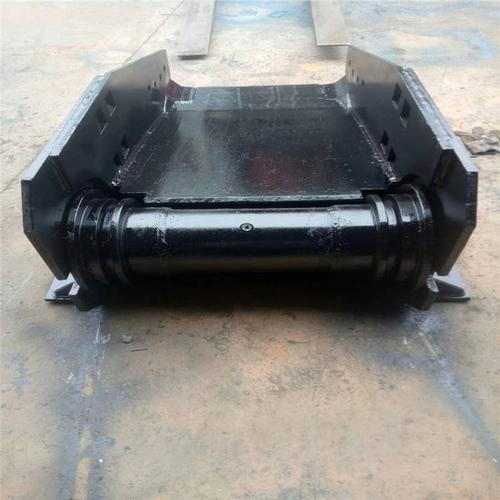

品名：机尾架
规格：SGW-40T、SGB420/22-30
用途：刮板输送机机尾的主要配件，焊接牢固，外型尺寸准确，机尾架承接各种尺寸的加工。
SGB620/40T刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。机尾架其中机身在工作面和运输巷道交汇处呈90度弯曲设置的工作面输送机叫“拐角刮板输送机”。
SGB620/40T刮板输送机在当前采煤工作面内，刮板输送机的作用不仅是运送煤和物料，机尾架而且还是采煤机的运行轨道，因此它成为现代化采煤工艺中不可缺少的主要设备。刮板输送机能保持连续运转，生产就能正常进行。否则，整个采煤工作面就会呈现停产状态，使整个生产中断。机尾架用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。
SGB620/40T刮板输送机是由哪些部件组成
各种类型的刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。
此外，还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成。
机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。

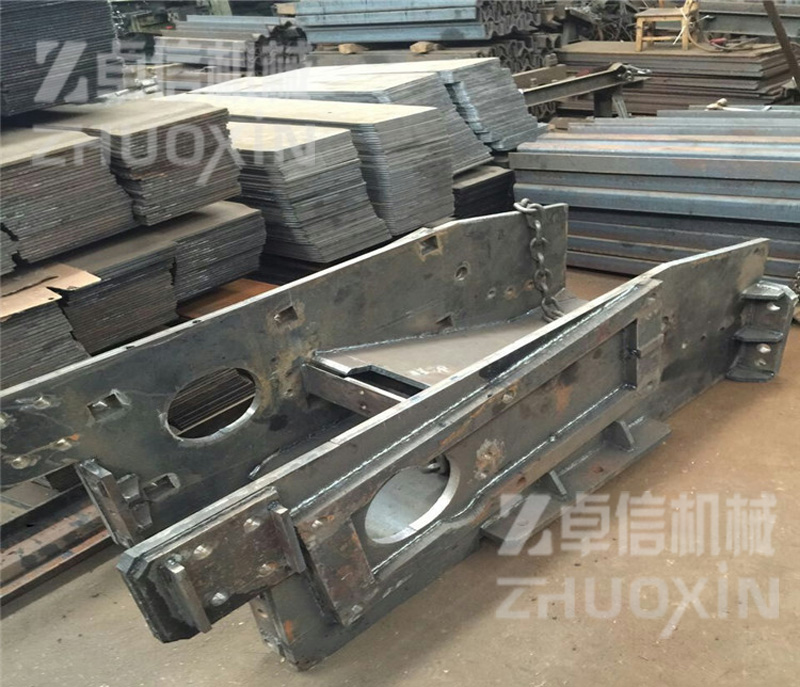

40T刮板机机尾架30T刮板机机尾架
机尾架用途：刮板输送机机尾的主要配件，焊接牢固，外型尺寸准确。SGB620/40T刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。其中机身在工作面和运输巷道交汇处呈90度弯曲设置的工作面输送机叫“拐角刮板输送机”。SGB620/40T刮板输送机在当前采煤工作面内，刮板输送机的作用不仅是运送煤和物料，SGW-40T机头架而且还是采煤机的运行轨道，因此它成为现代化采煤工艺中不可缺少的主要设备。刮板输送机能保持连续运转，生产就能正常进行。否则，整个采煤工作面就会呈现停产状态，使整个生产中断。150机尾架机尾架是一整体焊接构件，由侧板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端与过渡槽连接。传动链轮轴线孔即为安装减速器或盲轴的定位孔。机尾架两侧板上缘有供插挂链钩的孔。每一侧板上有一个用来安装减速器的φ200和6个φ26孔。Φ26孔是为安装减速器与机尾架联接螺栓的用孔。机尾架上装有可拆卸的固定架、拔链器

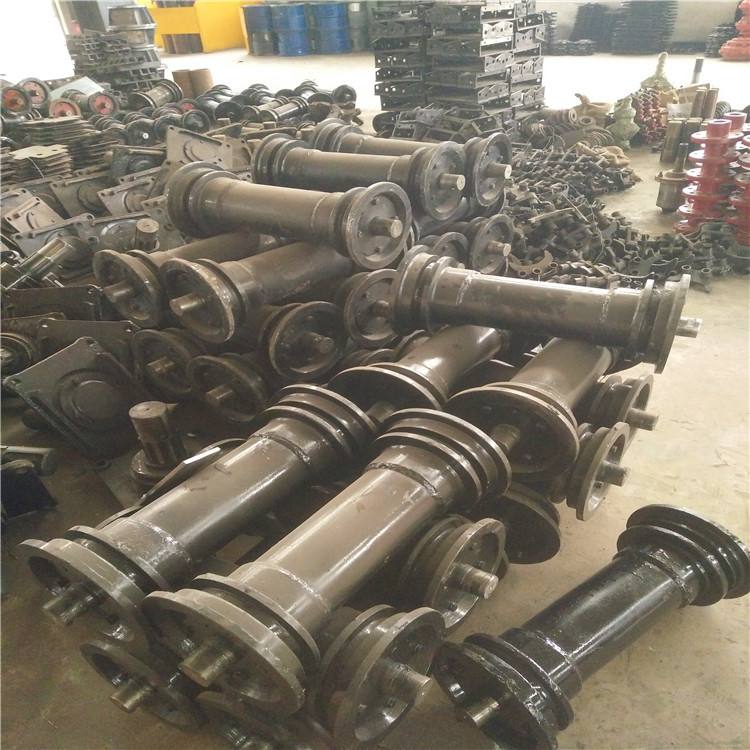

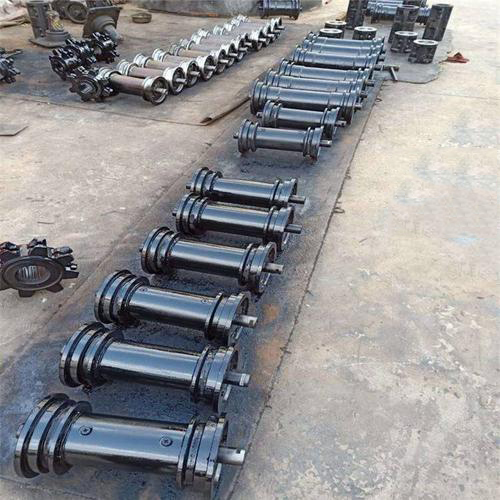

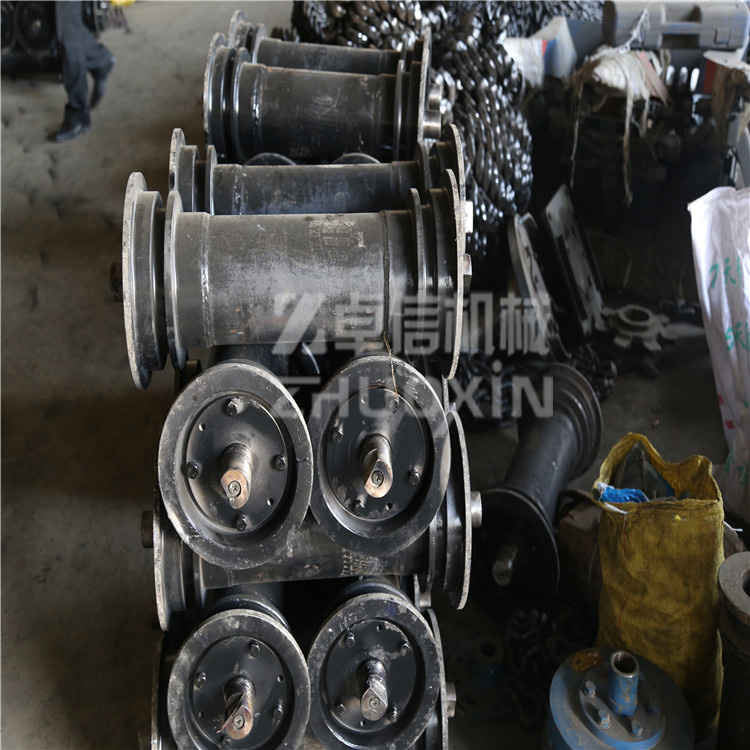

刮板输送机机尾架滚筒
刮板机机尾滚筒，它包括挡板、紧定螺钉、密封圈、轴瓦、轴套、滚筒体和轴，其特征在于：靠近轴的轴身，在轴两头的轴颈上，对称装配有轴套，轴瓦套装在轴套的外周；靠近轴套在轴的轴颈上，装有密封圈，挡板的一端面，紧靠滚筒体和轴瓦紧压在密封圈上，有数量大于等于１的紧定螺钉，把挡板与滚筒体连成一体。这种刮板机机尾滚筒承载能力大，耐冲击，结构简单，便于维修，能适用于多水、多尘的工作环境，使用寿命长，有极大推广价值。滚筒最粗出直径为250mm,长度500mm,单重69kg,这种滚筒结构简单，易安装。防止发生飘链现象。

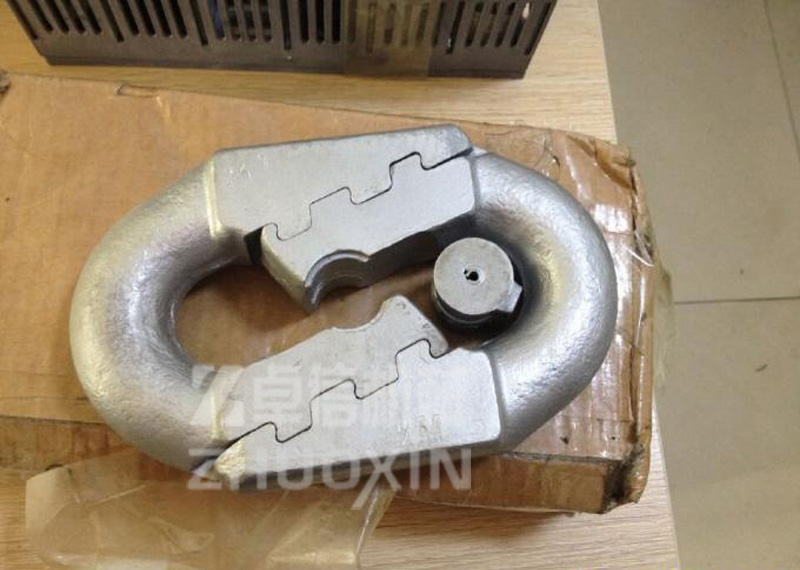

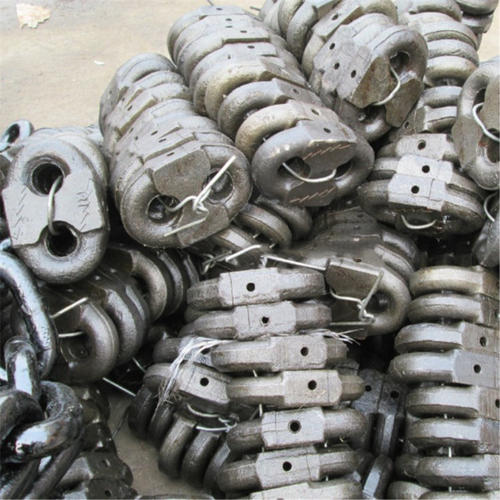

马蹄环又叫矿用开口式连接环，因它的形状和马的蹄印非常接近，故而得名马蹄环！
矿用开口式连接环适用于煤矿井下边双刮板输送机和转载机,与矿用高强度圆环链、刮板相连接使用。
马蹄环用在刮板机上，配合圆连环和刮板使用，起连接的作用，结构简单。
刮板机连接环主要参数
规格型号 节距（mm） 破段负荷（KN）
Φ14×50（30） 50 ≥170
Φ18×64（40T） 64 ≥290
Φ22×86 86 ≥550
刮板机连接环产品特点
1、与刮板输送机链轮及其它配件要尺寸相符，做到精准的吻合。
2、要选择相对应的链条质量等级。
3、根据工况条件可选择防腐型圆环链条。根据部分煤矿井下腐蚀性水的情况，选用基本不受外界环境侵蚀的防腐型圆环链条。
4、是尽量避免外伤，链条的最弱一环决定全部链条的质量，在托运移动过程中，要按要求包装，到场地后也要注意不要使链条表面有刮伤。

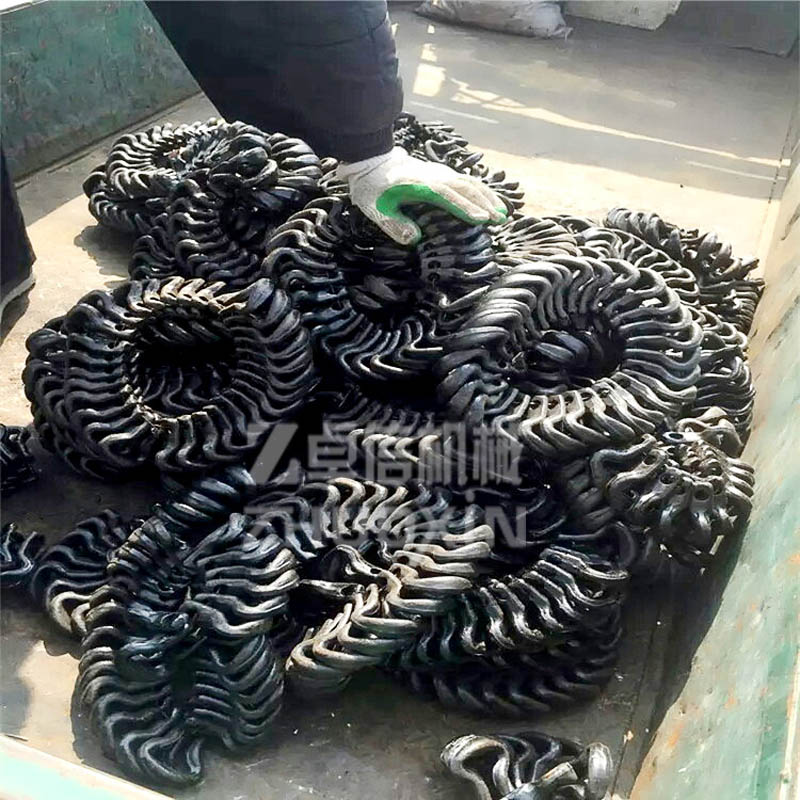

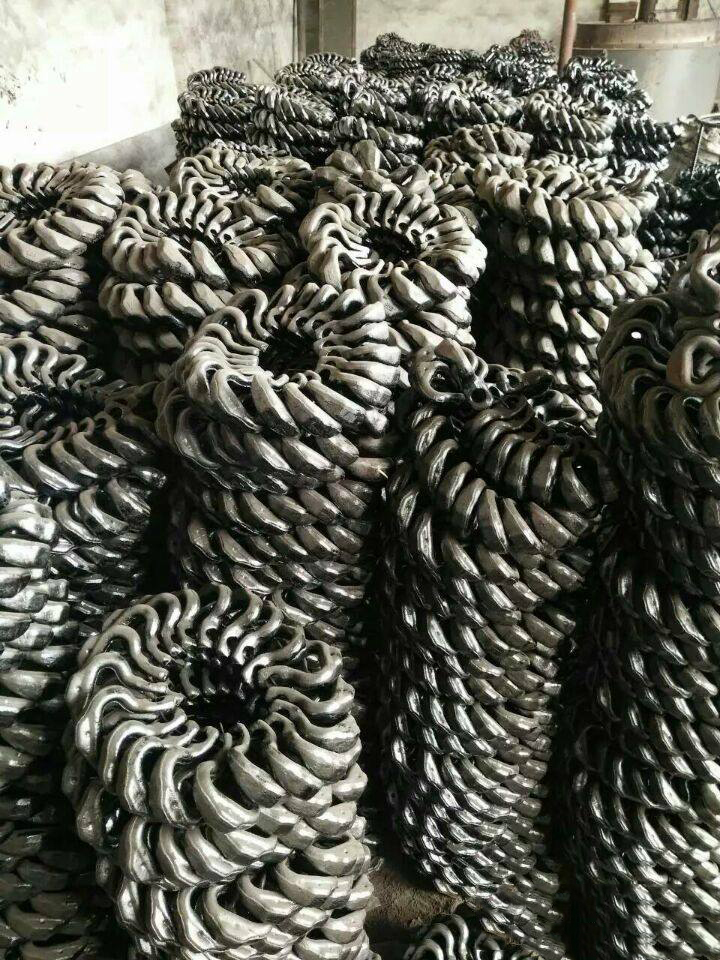

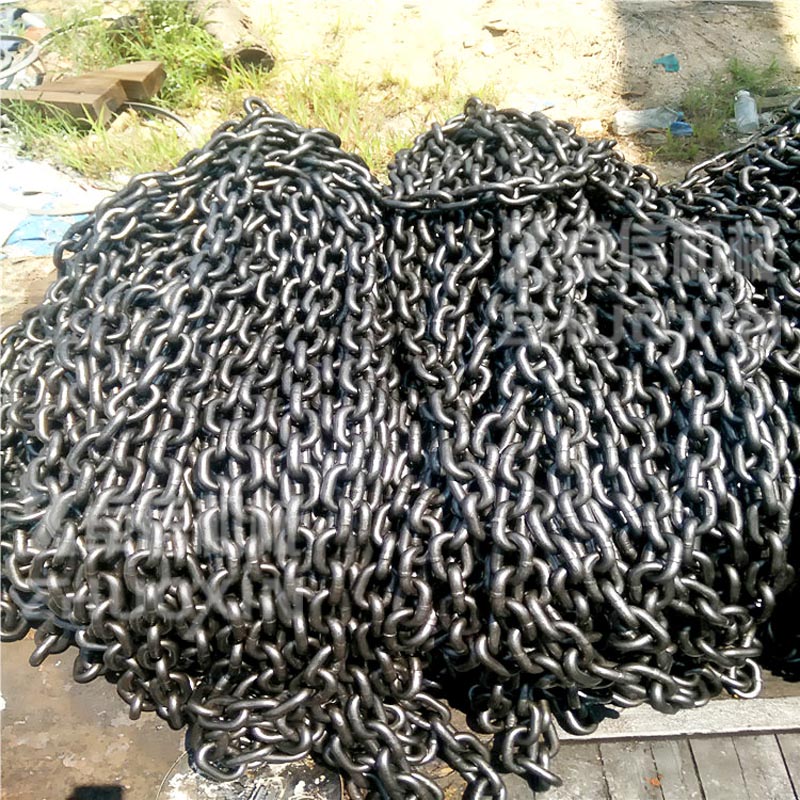

在刮板输送机实际运行中，通过刮板机链条和刮板形成的循环结构，实现对于物料的持续性平稳输送,刮板机链条，也被称为高强度圆环链，在输送过程中直接承受牵引力作用，是推进物料输送的直接动力来源，刮板机链条不仅要承受牵引力的巨大作用，还长期与物料直接接触，承受物料和外部环境的侵蚀。 |

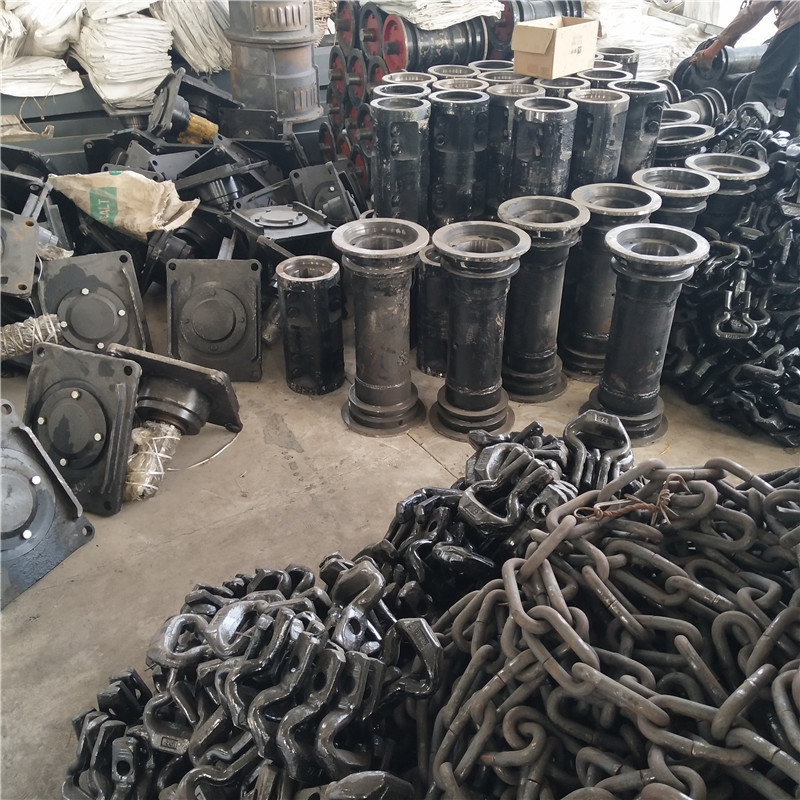

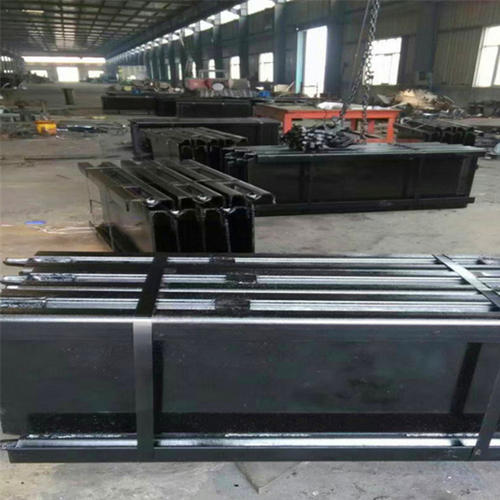

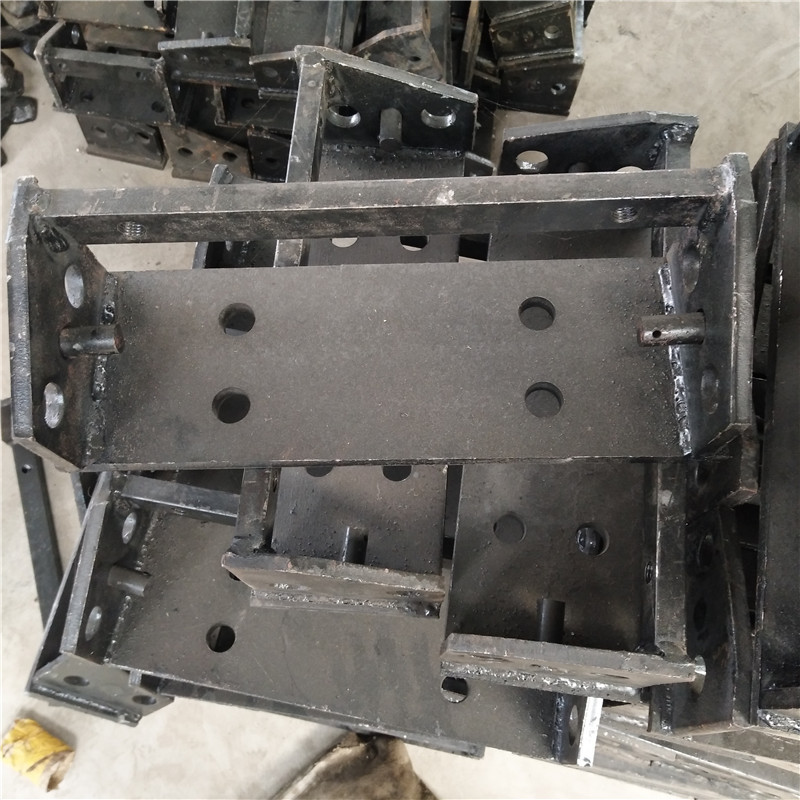

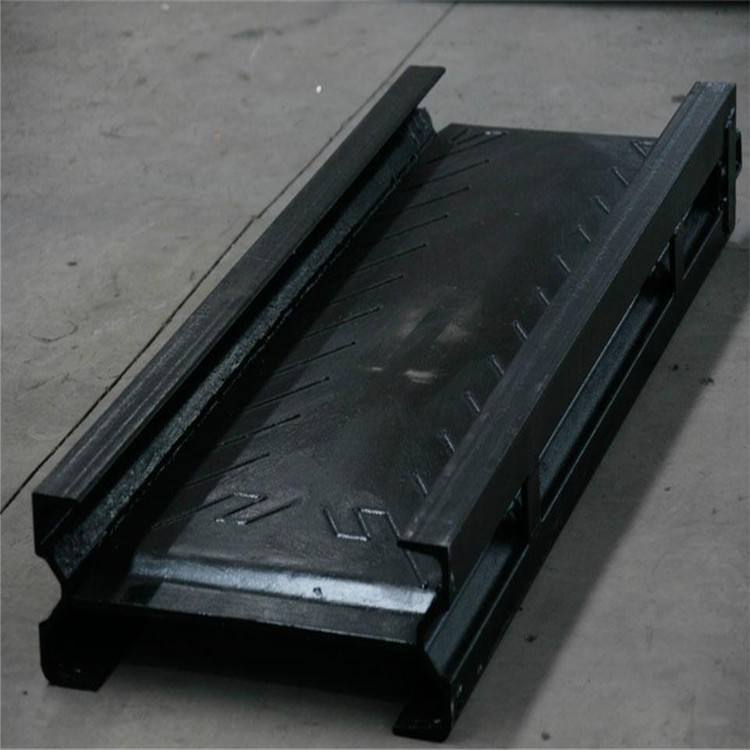

刮板输送机配件展示
济宁市卓信机械设备有限公司（原济宁卓信工矿机械厂），是一家专业生产刮板输送机配件、刮板输送机刮板、刮板机机头架、刮板机机尾架、刮板输送机滚筒、刮板机链条、刮板机连接环、各种液压设备及矿山施工设备的综合性公司，产品一上市就得到广大用户的支持和青睐，是众多煤矿供货商首选，现产品已销往全国各地及东南亚，为让用户降低成本费用，把这些质优价廉的产品提供给广大用户。公司产品广泛应用于煤炭，石油，冶金，电力，化工，机械等行业，并以优良的产品质量，热情的售后服务，合理的销售价格，赢得用户的信赖和赞誉。公司秉承“为客户提供便利服务，为员工创造发展机会”的经营理念及“进取不懈，成功尽享”的企业精神。热忱欢迎国内外各界新老朋友前来洽谈贸易，共创大业，共铸辉煌。
我公司生产的煤矿设备不仅具有国内外领先的技术水平，更有良好的售后服务和优质的解决方案。 竭诚为煤矿生产者、建设者服务是我们的职责和愿望。
热诚欢迎新老客户来我公司参观考察，洽谈业务！
销售热线：15653705058 张经理 微信同号
