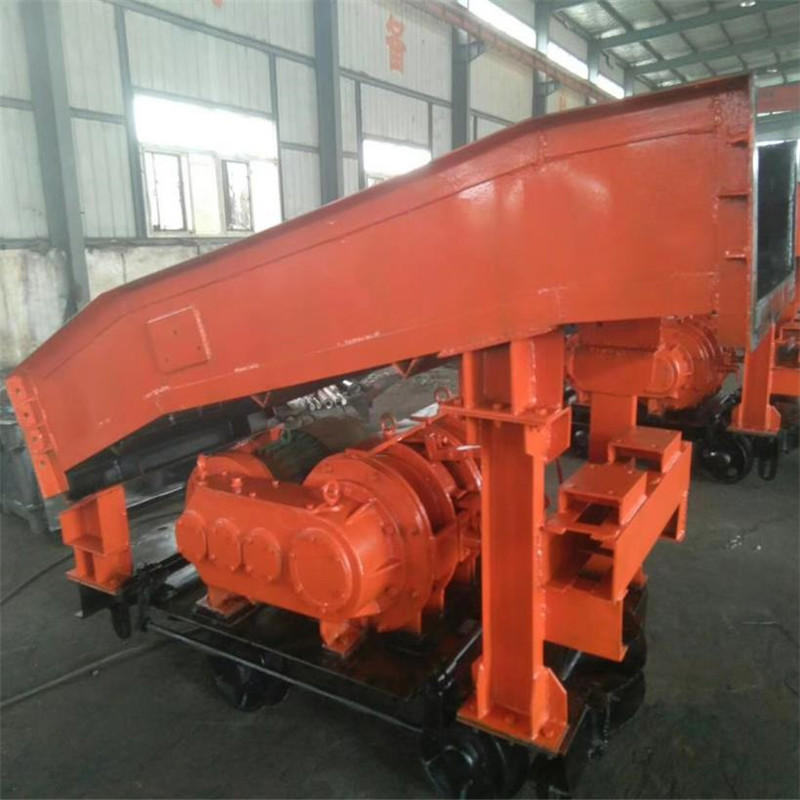

P-15B耙斗装岩机产品介绍
P-15B型耙斗装岩机用于小煤矿和大矿采区巷道掘进时配合MGC1.1固定车箱式矿车或箕斗进行装载岩石、半煤岩之用，适用于净高大于1.9米，净断面为4.5米以上的巷道。可在半煤岩或岩巷中使用，既可用于平巷也可用于上下山掘进工作面装岩等，如增添尾轮两只，就可在拐弯巷道进行掘进装岩工序间平行作业。它不仅可以在平巷中使用，而且可以在倾角小于30度的斜巷或拐弯及拐弯角度达到90度的巷道中使用，并且还能同时进行掘进工序的平行作业，提高掘进速度。
P-15B耙斗装岩机型号意义
型号：P-15B耙斗装岩机；
P——耙斗装岩机；
15——耙斗容积为0.15m3；
B——隔爆型
P-15B耙斗装岩机结构特点
P-15B耙斗装岩机具有生产效率高、结构简单、操作方便等特点。P-15B型耙斗装岩机的电气设备（包括电动机）、按扭开关、磁力启动器、照明灯等均可选用隔爆式，才可以在有瓦斯及粉尘危险的矿井中使用。
P-15B耙斗装岩机主要由固定楔、尾轮、耙斗、传动部分（包括操纵机构、台车、绞车）、导向轮、料槽（进料槽、中间槽、缷料槽）以及电气部份等主要部件组成。
P-15B耙斗装岩机（耙岩机）的主要参数
生产率（m3/h）：15；
耙半容积（m3）：0.15 ；
绞车型式：行星齿轮双滚筒绞车；
工作滚筒牵引力（kN）：12.3；
空程滚筒牵引力（kN）：8.8；
主绳牵引速度（m/s）：1.1；
尾绳牵引速度（m/s）：1.7；
钢丝绳直径（m/s）：12.5；
P-30B耙斗装岩机产品介绍
P-30B耙斗装岩机用在地面采岩或巷道掘进中，配合矿车或箕斗进行装载岩石。
P-30B耙斗装岩机具有装岩效率高，结构简单，应用范围广等特点。不但可以在平巷、而且可以在30º以下坡度的下山或上山巷道装岩，在不超过90º拐弯的巷道都能良好地进行作业。使用此种装载机械，还能进行掘进工序之间的平行作业，提高掘进效率，是实现巷道掘进机械化的主要机械设备。
P-30B耙斗装岩机型号意义
型号：P-30B耙斗装岩机；
P——耙斗装岩机；
30——耙斗容积为0.30m3；
B——隔爆型。
P-30B耙斗装岩机结构及工作原理
在P-30B耙斗装岩机的台车上，安装有绞车的两个滚筒，它们在电动机的驱动下，分别牵引着主绳和尾绳，通过主绳和尾绳操纵着耙斗作往复运动，由簸箕口挡板导向，将岩石扒进进料槽内，经过中间槽，在卸载槽尾部的卸料口把矿石卸入下面的矿车之中，如此反复，将矿车装满，从而实现装岩。
P-30B耙斗装岩机主要由固定楔、尾轮、耙斗、操纵机构、台车、绞车、导向轮、进料槽、中间槽、卸载槽、电气部分等组成
P-30B耙斗装岩机参数
生产率（m3/h）：30-50；
耙半容积（m3）：0.3；
绞车型式：行星齿轮双滚筒绞车；
工作滚筒牵引力（kN）：13.23-19.11；
空程滚筒牵引力（kN）：9.48-13.64；
主绳牵引速度（m/s）：0.85-1.22；
尾绳牵引速度（m/s）：1.18-1.7；
钢丝绳直径（m/s）：12.5；
外形尺寸 长×宽×高（mm）：6600×1500×1950
P-60B耙斗装岩机产品介绍
P-60B耙斗装岩机用在岩巷掘进中配以1.1米3矿车或箕斗进行装载作业。适用于净高2.4米以上，净断面9米2的巷道。
P-60B耙斗装岩机具有装岩效率高，结构简单，可靠性能好，适用 范围广等特点，即可应用于平巷，又可用在30度以下斜巷，是提高掘进速度，实现巷道装载机械化的一种主要设备。
P-60B耙斗装岩机型号意义
型号：P-60B耙斗装岩机；
P——行星传动的耙斗装岩机；
60——耙斗容积立方米的100倍；
B——隔爆型
P-60B耙斗装岩机工作原理
P-60B耙斗装岩机是通过绞车的两个滚筒分别牵引主绳、尾绳使耙斗作往复运动，把岩石扒进料槽，自料槽卸料口卸入矿车或箕斗而实现装岩作业。该机主要由固定楔、尾轮、耙斗、台车、绞车、操纵机构、导向轮、料槽（进料槽、中间槽、卸料槽）及电气部分等组成。
P-60B耙斗装岩机技术参数
耙斗容量m3：0.6；
技术生产率 m3/h：70-110；
轨距mm：600；
绞车型式：三行星齿轮双滚筒绞车；
电动机型号：YBB30-4A；
电动机功率KW：30；
钢丝绳直径mm：15.5；
外形尺寸mm：6750X1850X2350
