JD系列调度绞车的介绍
JD系列调度绞车为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用。绞车采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。
JD系列调度绞车由电动机、卷筒装置、刹车装置或液压推杆、底座、护罩等部件组成。
JD系列调度绞车通过操作工作闸和制动闸来实现绞车卷筒的正转和停转，从而实现对重物的牵引和停止两种工作状态。设计中绞车内部各转动部分均采用滚动轴承，运转灵活。
JD系列调度绞车参数
型号 | 牵引力 (KN) | 绳速 (m/s) | 绳经 (mm) | 容绳量 (m) | 电动功率(kw) | 外型尺寸 (mm) | 机重 (kg) |
JD-0.5 | 5 | 0.6-1.2 | 9.3 | 150 | 3 | 955*540*450 | 220 |
JD-1 | 10 | 0.43-1.03 | 12.5 | 400 | 11.4 | 1100*765*730 | 550 |
JD-2 | 20 | 0.6-1.2 | 15.5 | 400 | 25 | 1350*1140*1190 | 1460 |
JD-2.5 | 25 | 1.115-1.632 | 20 | 400-650 | 40 | 1900*2350*1370 |

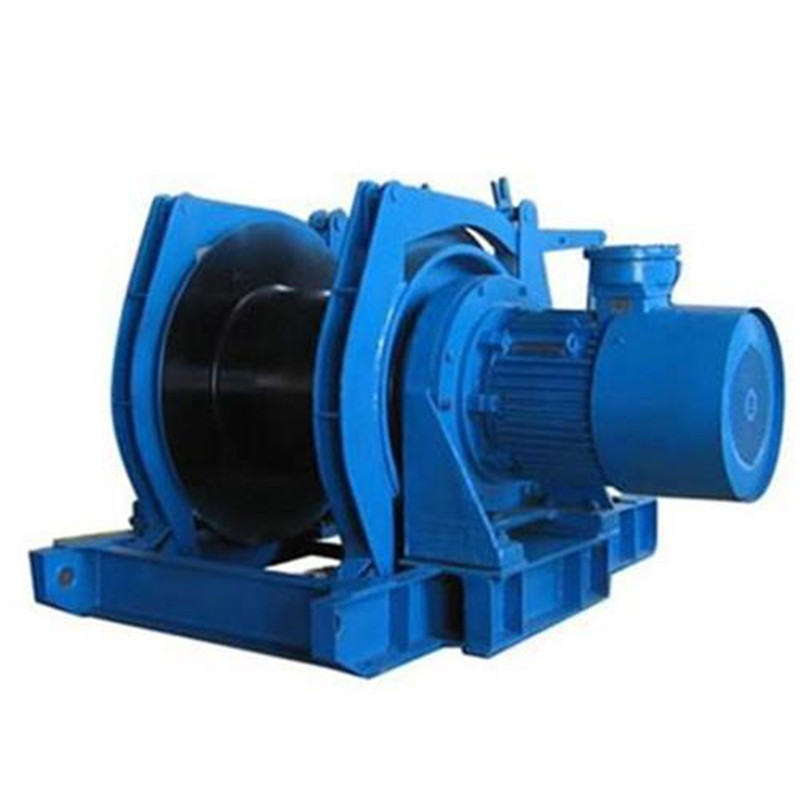

JD-1.6调度绞车产品详情
JD-1.6调度绞车产品介绍
JD-1.6调度绞车供矿井在井下或在地面装载站调度编组矿车及在中间巷道与其他辅助搬运工作之用。本绞车采用隔爆电气设备，可用于煤尘及瓦斯的矿井。该绞车采用行星齿轮传动形式，具有结构紧凑、体积较小的特点，而且操纵简单。
JD-1.6调度绞车型号意义
型号：JD-1.6调度绞车；
J——卷扬机型；
D——调度绞车；
1.6——外层钢丝绳静张力，16kN。
JD-1.6调度绞车组成及工作原理
JD-1.6调度绞车主要由卷筒及行星齿轮传动装置、刹车装置、电动机、底座组成。绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系，两组内齿轮副装在卷筒体内，电动机的轴端装有套管齿轮直接伸入卷筒内，在绞车内部各转动处均采用滚动轴承。
JD-1.6调度绞车技术参数
1、外层钢丝绳静张力：16kN
2、卷筒尺寸（直径×宽度）：φ310×400(mm)
3、外层钢丝绳绳速：1.399 m/s
4、钢丝绳直径：16mm
5、容绳量：400m
6、总减速比：32.5
7、电动机型号：YBJ25-4
功 率：25kW
转 速：1460r/min
电 压：380/660v
8、外型尺寸（长×宽×高）：1435×1217×1242(mm)
9、绞车重量（不包括电动机）：1187kg （包括电动机）：1370kg
