概述

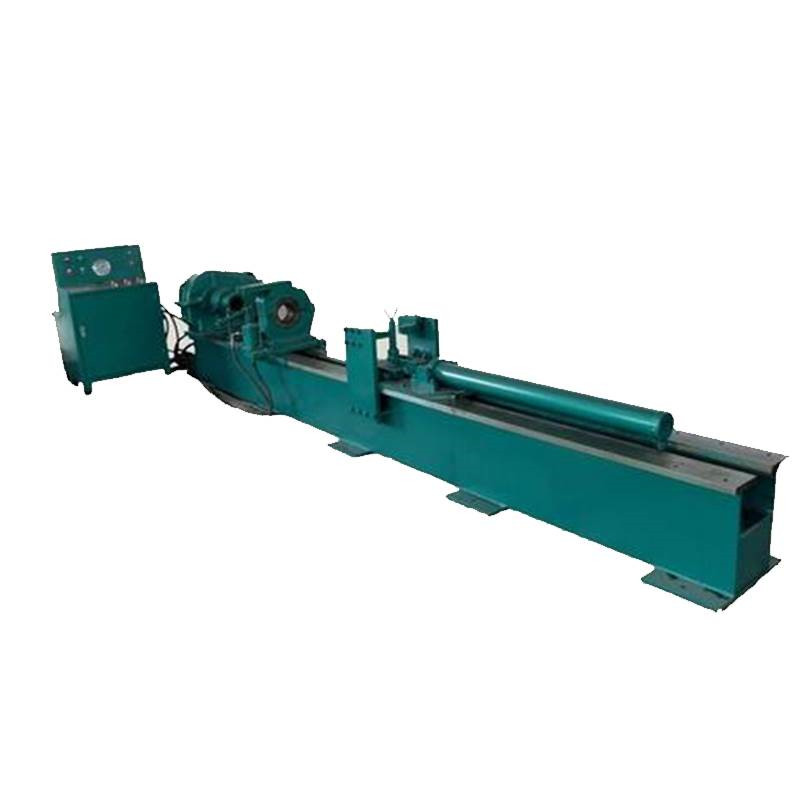

CZ拆柱机是单体液压支柱专用拆柱设备，它具有夹紧力矩大、拆柱效率高、维修质量好和减轻工人 劳动强度等优点。它能拆卸锈蚀严重用现有设备很难拆卸的支柱，并使拆柱过程基本上实现了机械化，从而提高了维修工作机械化程度，加快拆柱和维修进程，是目前国内较好的一种拆柱设备。
它主要有以下特点：
1、能完成三用阀、底座、手把体、顶盖及活柱体的拆卸任务，实现了一机多能。
2、主电动机和减速器之间采用皮带传动，过载能力强，噪音小。主轴装有可自动调心的双向卡板（I型机）或偏心式双向自紧卡盘（II型机），钢性好，装卡工件比一般通用卡盘或其它夹紧方式夹紧力大，操作方便、省力。
3、机械和液压夹紧相结合，基本实现拆卸过程机械化。
技术特征
1、 CZ拆柱机主要技术特征（如下图）
名称 | 项目 | 规格 | 单位 |
外形尺寸（长*宽*高） 拆柱机质量 可拆卸支柱缸经（内径） 可拆卸支柱高度 泵站压力 流量 工作介质 | 4600*1400*900 2017 110 600-3500 14.7 >40 含5%M10或MT的乳化液 | mm Kg mm mm Mpa L/min
| |
主电机 | 型号 功率 电压 转速 | JZ21-6 5.5 380 960 |
KW V n/rpm |
主减速器 | 型号 高速轴许用功率 低速轴 短暂许用扭矩 总减速比 | ZQ(H)35-31.5IZ 65 7.5kw Tmax=7.4 i=2.25*31.5=71.19 |
KW KN.m |
夹缸架体 油缸 | 工作阻力： 工作行程 | 50kn 25mm | KN mm |
拔柱千斤顶 | 工作阻力：推/拉 工作行程 | 115/59 1100 | KN mm |
伸缩套筒缸 | 一级缸工作阻力 二级缸工作阻力 工作总行程 | 93.5 56 2*340=680 | KN KN mm |
适用范围
CZ拆柱机
适用拆卸油缸直径为110mm，高度为600-3500mm的单体液压支柱的三用阀、底座、手把体、顶盖和活柱体，增加某些附件亦可拆卸其它型号的支柱。
