MS-15/180
产品介绍
MS系列锚索张拉机具用途

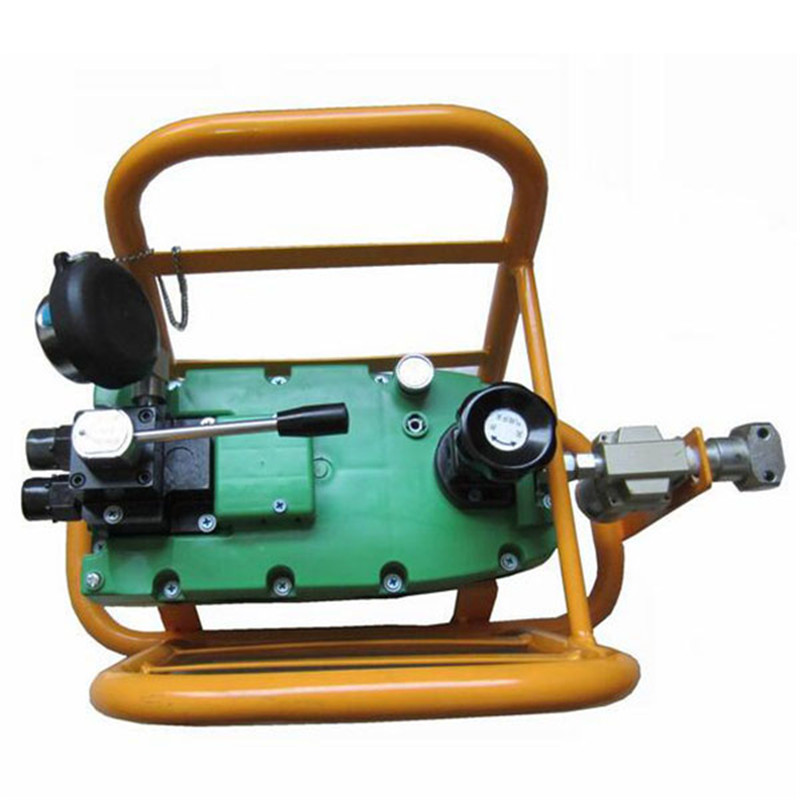

锚索张拉机具由预应力张拉千斤顶、带单向阀的快速接头、高压油管、手动油泵（气动油泵，电动油泵）等组成，主要用于煤矿巷道锚索支护时张拉锚索并安装锚具，也可用于桥梁、隧道、高速公路等张拉预应力钢绞线。
MS系列锚索张拉机具介绍
液压泵站在开始工作时，油液被柱塞吸入高、低压吸油单向阀，通过高、低压排油单向阀压入工作张拉千斤顶，当压力升到1.5MPa时，则低压溢流阀打开，低 压油溢回油箱；在上述基础上，高压柱塞继续工作，压力逐渐升高。推动张拉千斤顶工作，从而实现对锚索的张拉。然后，拨动换向阀，实现活塞反向运动而退锚。 当压力超过63MPa时，则高压阀打开，高压油从高压阀溢回油箱，压力始终保持在63MPa。
MS系列锚索张拉机具特点
1.张拉千斤顶内置工具锚，不但实现自动锚固和自动退锚，而且保证了操作安全，提高了工作效率。
2.总体结构合理、性能优越、操作简单、使用安全。
MS系列技术参数
型 号 | MS-15/120 | MS-15/180 | MS-18/180 |
最大工作压力 Mpa | 55 | 55 | 55 |
额定工作压力 MPa | 55 | 55 | 55 |
承压面积 cm2 | 21.36 | 35.1 | 35.1 |
额定张拉力 kN | 120 | 180 | 180 |
穿孔直径 mm | Φ17.5 | Φ21 | Φ21 |
适用锚索（钢绞线）直径mm | Φ15.24 | Φ15.24 | Φ17.8 |
一次张拉行程 mm | 150 | 150 | 150 |
高压油管内径 mm | Φ6 | ||
手动油泵重量（含油）kg | 12.5 | 12.5 | 12.5 |
张拉千斤顶重量（含油）kg | 9.8 | 17.5 | 17.5 |
