溜槽堵塞开关
溜槽堵塞检测器

溜槽堵塞开关、堵煤传感器、溜槽阻塞检测器、堵煤开关,LDM-X溜槽堵塞开关价格
溜槽堵塞开关用于带式输送机系统中溜槽是否发生堵塞,如果发生堵塞,本检测器可通过接入本机的检测线路发生故障信号,如将故障信号接至光或声的用电器上,即可发出光或声信号。
溜槽堵塞开关工作原理:运行的物料使溜槽堵塞时,堆积的物料对溜槽侧壁产生压力,使检测器的活动门移动而发出信号,当堵塞物料清除后,压簧使活动门自动恢复原位。
溜槽堵塞开关主要特点:该溜槽堵塞开关采用侧压活动门式动作结构,压簧使压门在故障清除后即可复位,背部开门,使接线、安装及检测极为方便,采用了高密封的检测开关,提高防护等级,动作力为5公斤,极限行程为23毫升,本机整体采用喷塑工艺,增加防腐蚀。
LDM-X溜槽堵塞开关产品规格︰ 带式输送机散料输送系统中,溜槽堵塞是较为常见的现象,因此经常需要停机后由现场工作人员对溜槽进行疏通处理,影响正常生产,增加工人的劳动强度、造成不必要的经济损失。
溜槽堵塞开关可用于物料运输系统中,有效排除由于物料的潮解、带电吸附、结晶等原因造成的堵塞、粘壁、搭拱等故障,可以保证安全生产,提高运输效率。LDM-X溜槽堵塞开关广泛应用在冶金、电力、矿山、化工等行业。
溜槽堵塞开关控制箱与溜槽检测器配合使用,可随时检测和防止溜槽堵塞故障的发生,提高自动化程度。溜槽堵塞开关具有断相、过流、短路等保护,同时具有电源指示,上限停机指示,故障报警等功能。
溜槽堵塞开关工作原理:溜槽堵塞开关控制箱的工作过程是当溜槽堵塞时,人工按动控制箱启动按钮,使振动电机工作,使溜槽壁产生一定幅度的振动,将粘在溜槽壁上堆积在溜槽内的物料振落到下面的胶带上,达到防止溜槽闭塞的作用。当溜槽内堵塞的物料被清除后,按下停止按钮,振动电机停止工作。
LDM-X溜槽堵塞开关控制箱由一台振打器和一台控制器箱组成,振动器由振动电机、底座组成。
溜槽堵塞开关的叶片是利用传动轴与离合相接,在未接触物料时,马达保持正常运转,旋转速度每分钟约1转。LDM-X溜槽堵塞开关当叶片接触物料时,传动轴阻力发生变化离心机构动作,切断马达供电电源同时输出一组开关信号。当料位高度下降,叶片与料物无接触时离心机构复位,开关信号复位,马达开始工作。

溜槽堵塞保护装置采用门式结构,弹簧复位,当物料在溜槽中造成堵塞时,堆积的物料给溜槽侧壁一个压力.从而将本装置的活动门向外推移,当活动门偏转一个角度时,其控制开关动作发出警告、振打或停机信号。当堵塞故障排除后,活动门在弹簧的作用下自动复位,恢复原状态。也可通过地址编码器发送状态数据至远程控制室。后面设有检修门,便于使用中日常维护。

溜槽堵塞保护装置采用门式结构,弹簧复位,当物料在溜槽中造成堵塞时,堆积的物料给溜槽侧壁一个压力.从而将本装置的活动门向外推移,当活动门偏转一个角度时,溜槽堵塞开关其控制开关动作发出警告、振打或停机信号。当堵塞故障排除后,活动门在弹簧的作用下自动复位,恢复原状态。也可通过地址编码器发送状态数据至远程控制室。后面设有检修门,便于使用中日常维护。

溜槽堵塞开关工作原理:
溜槽堵塞检测器安装在溜槽壁上,当溜槽内发生堵塞时,堆积的物料必须挤压活动门,并使之偏移而启动形成开关,发出告警或停机信号。排除故障后,活动门在压簧作用下自动复位。运行的物料使溜槽堵塞时,堆积的物料对溜槽侧壁产生压力,使溜槽堵塞检测器的活动门移动而发出信号,当堵塞物料清除后,压簧使活动门自动恢复原位。
溜槽堵塞开关主要特点:该检测器采用侧压活动门式动作结构,压簧使压门在故障清除后即可复位,背部开门,使接线、安装及检测极为方便,采用了高密封的检测开关,提高防护等级,动作力为5公斤,极限行程为23毫升,本机整体采用喷塑工艺,增加防腐蚀。
溜槽堵塞检测器用于输煤系列中溜槽发生堵塞时的检测,并可提供报警或停机信号,也可与振动电机连接,用以排除堵塞故障。
溜槽堵塞开关技术参数
1、使用环境条件
a、环境温度-20℃~+40℃
b、相对温度不大于85%
2、动作角度:5°
3、极限角度:10°
4、触点数量:1常开、1常闭
5、触点容量:220V AC 电流5A
6、可靠性:>106次
7、防护等级:1P65
8、重量:5Kg
溜槽堵塞开关安装与使用
1、安装在不受物料直接冲击的溜槽垂直侧壁上;
2、产品可分为两个一组,安装高度根据用户需要而定,一般安装于溜槽底部向上三分之二高度为宜;
3、溜槽堵塞开关也可用四个分两组使用,一组安装在溜槽侧壁从底算起三分之一相对高度,作为轻度堵塞检测,用于接振打装置信号,当溜槽发生堵塞时,振打装置接收到信号后,并开始振打,另一组安装底部三分之二处,作为重度堵塞检测,发生堵塞时输出停机信号。

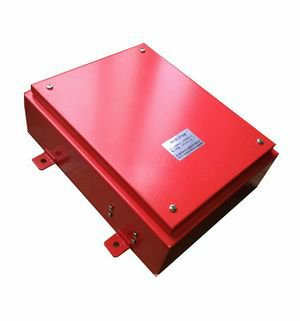

溜槽堵塞开关

溜槽堵塞开关

溜槽堵塞开关技术指标:
动作角度5°,极限角度10°
接点容量:10A/250V或480V(AC)
壳体防尘、防腐、防雨。防护等级IP55
开关个数:一个常开或一个常闭
(可根据用户需要增加开关个数)
开关可根据用户需要接成常开或常闭形式。
环境温度:-20—60°c
结构特性:
溜槽堵塞检测器采用测压活动门结构,故障排除后,压簧的推力使活动门自动复位;带防腐层的铸铝外壳,重载微型开关触点,灵敏度高,作用力需要0.9kg即可触发开关机内选用进口行程开关,动作灵敏,可靠性高,溜槽堵塞保护装置采用门式结构,弹簧复位,当物料在溜槽中造成堵塞时,堆积的物料给溜槽侧壁一个压力,从而将本装置的活动门向外推移,当活动门偏转一个角度时,其控制开关动作发出警告、振打或停机信号。当堵塞故障排除后,活动门在弹簧的作用下自动复位,恢复原状态。也可通过地址编码器发送状态素具至远程控制室。
接线方式:
溜槽堵塞开关出厂时已配长度为1.0米电缆线,接线方式参照标牌所标线色。

溜槽堵塞开关结构特性:
溜槽堵塞开关来用侧压活动门结构.故障排除后压簧的推力使活动门自动复位重载微型开关触点.灵敏度高,作用力只需0.9kg即可触发开关机内选用进口行程开关,动作灵敏、可靠性高。溜槽堵塞保护装置采用门式结构弹簧复位,当物料在溜槽中造成堵塞时,堆积的物料给溜槽侧壁一个压力从而将本装置的活动门向外推移当活动门偏转一个角度时.其控制开关动作发出警告、振打或停机信号。当堵塞故障排除后.活动门在弹簧的作用下目动复位恢复原状态。也可递过地址编码器发送状态数据至远程控制室。

1.溜槽堵塞检测器 结构:LDM-G型溜槽检测器采用门式结构,选用舌簧管作为接近式开关,将两支舌管并排放在盒内用环氧树脂灌封以增加可靠性。 原理:当物料在溜槽中造成堆堵时,堆积的物料必定推动检测器上的活动门移动。活动门上的磁钢向舌簧开关接

近,舌簧开关在外磁场的作用下,簧片被磁化、并克服簧片的恢复力而动作,从而发出告警或停机信号,当溜槽堵塞故障排除后,活动门受压簧的作用恢复原状。
2.溜槽堵塞检测器结构:LDM-X型溜槽检测器也采用门式结构,具有压簧自动复位功能,内部装有JLXK1-111M型行程开关为密封防护式。两种溜槽堵塞装置外形相同区别于箱内选用开关不同。结构见图。 原理:本溜槽堵塞开关采用门式结构,弹簧复位,安装在溜槽侧壁。当
物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力,从而将本装置的活动门向外推移。当活动门偏转角度大于受控角度时,其控制开关动作,从而发出告警或停机信号。如将其接至振打器控制线路上,可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后,活动门自动复位。
接线:由本保护装置引出一条三芯电缆线,其中1、3为常闭接点,1、2为常开接点。用户可参考图5接线原理图进行接线。
LDM-F溜槽堵塞检测器安装与接线
(一)溜槽堵塞开关安装方法:
1.在溜槽侧壁一适当位置开240×260长方口.然后在开口上方约100~200mm处.溜槽内壁焊接一块长300mm左右的挡板.以防大块物料落下直接冲击活动门发生误动作.再用随机所配橡胶板将开口完全覆盖.封闭.
溜槽堵塞检测器可两个为一组.安装于溜槽相对的并且不受物料冲击的两个侧壁上.高度根据用户需要而定.一般安装在溜槽底部向上三分之二高度为宜.
2.LDM-F防堵料开关装置也可用四个分两组使用.一组安装在溜槽侧壁从底算起三分之一相对高度.作为轻度堵塞检测.用于接振打装置信号.当溜槽发生堵塞时.振打装置接收到信号后.便开始振打,另一组安装底部三分之二处.作为重度堵塞时输出停机信号。

溜槽堵塞检测器

溜槽堵塞保护装置采用门式结构,弹簧复位,当物料在溜槽中造成堵塞时,堆积的物料给溜槽侧壁一个压力.从而将本装置的活动门向外推移,当活动门偏转一个角度时,其控制开关动作发出警告、振打或停机信号。当堵塞故障排除后,活动门在弹簧的作用下自动复位,恢复原状态。也可通过地址编码器发送状态数据至远程控制室。后面设有检修门,便于使用中日常维护。
LDM-X溜槽堵塞开关、堵煤传感器、溜槽阻塞检测器、堵煤开关,LDM-X溜槽堵塞开关价格
LDM-X溜槽堵塞开关用于带式输送机系统中溜槽是否发生堵塞,如果发生堵塞,LDM-X溜槽堵塞开关可通过接入本机的检测线路发生故障信号,如将故障信号接至光或声的用电器上,即可发出光或声信号。
LDM-X溜槽堵塞开关工作原理:运行的物料使溜槽堵塞时,堆积的物料对溜槽侧壁产生压力,使检测器的活动门移动而发出信号,当堵塞物料清除后,压簧使活动门自动恢复原位。
LDM-X溜槽堵塞开关主要特点:溜槽堵塞开关采用侧压活动门式动作结构,压簧使压门在故障清除后即可复位,背部开门,使接线、安装及检测极为方便,采用了高密封的检测开关,提高防护等级,动作力为5公斤,极限行程为23毫升,本机整体采用喷塑工艺,增加防腐蚀。
LDM-X溜槽堵塞开关产品规格︰ 带式输送机散料输送系统中,溜槽堵塞是较为常见的现象,因此经常需要停机后由现场工作人员对溜槽进行疏通处理,影响正常生产,增加工人的劳动强度、造成不必要的经济损失。
LDM-X溜槽堵塞开关可用于物料运输系统中,有效排除由于物料的潮解、带电吸附、结晶等原因造成的堵塞、粘壁、搭拱等故障,可以保证安全生产,提高运输效率。LDM-X溜槽堵塞开关广泛应用在冶金、电力、矿山、化工等行业。
LDM-X溜槽堵塞开关控制箱与溜槽检测器配合使用,可随时检测和防止溜槽堵塞故障的发生,提高自动化程度。该装置具有断相、过流、短路等保护,同时具有电源指示,上限停机指示,故障报警等功能。
工作原理:LDM-X溜槽堵塞开关控制箱的工作过程是当溜槽堵塞时,人工按动控制箱启动按钮,使振动电机工作,使溜槽壁产生一定幅度的振动,将粘在溜槽壁上堆积在溜槽内的物料振落到下面的胶带上,达到防止溜槽闭塞的作用。当溜槽内堵塞的物料被清除后,按下停
止按钮,振动电机停止工作。
LDM-X溜槽堵塞开关控制箱由一台振打器和一台控制器箱组成,振动器由振动电机、底座组成。
堵料开关的叶片是利用传动轴与离合相接,在未接触物料时,马达保持正常运转,旋转速度每分钟约1转。LDM-X溜槽堵塞开关当叶片接触物料时,传动轴阻力发生变化离心机构动作,切断马达供电电源同时输出一组开关信号。当料位高度下降,叶片与料物无接触时离心
机构复位,开关信号复位,马达开始工作。
溜槽堵塞开关安装与使用
1、安装在不受物料直接冲击的溜槽垂直侧壁上;
2、产品可分为两个一组,安装高度根据用户需要而定,一般安装于溜槽底部向上三分之二高度为宜;
3、本机也可用四个分两组使用,一组安装在溜槽侧壁从底算起三分之一相对高度,作为轻度堵塞检测,用于接振打装置信号,当溜槽发生堵塞时,振打装置接收到信号后,并开始振打,另一组安装底部三分之二处,作为重度堵塞检测,发生堵塞时输出停机信号。
济宁卓信机械设备有限公司专业生产溜槽堵塞开关,LDM-X溜槽堵塞开关,LDM-S溜槽堵塞开关,LDM-F溜槽堵塞检测器,溜槽堵煤开关,溜槽堵塞保护装置,LDM-E溜槽堵煤检测器,防爆溜槽堵塞开关,溜槽防堵料开关等各种输送带保护装置,产品销售全球30多个国家和地区,受到国内外客户的一直好评!
