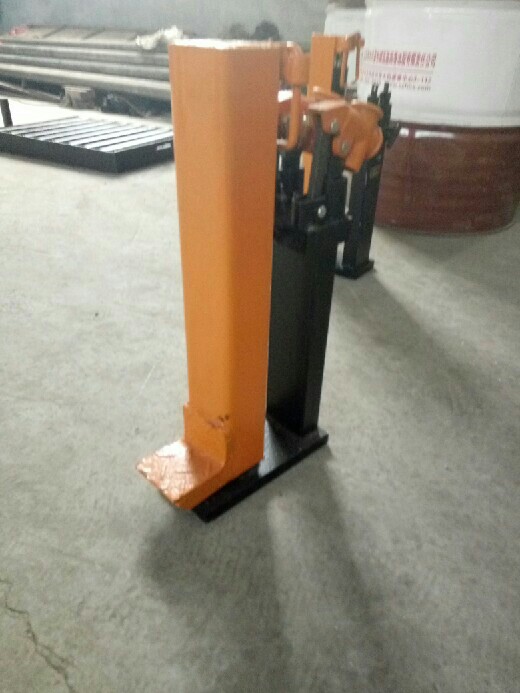

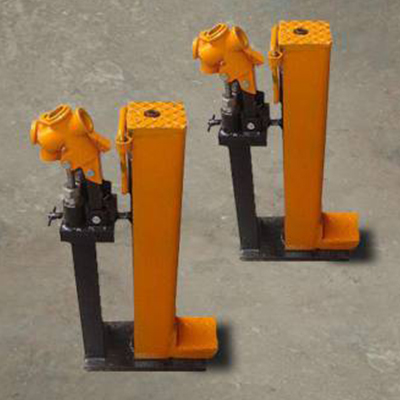

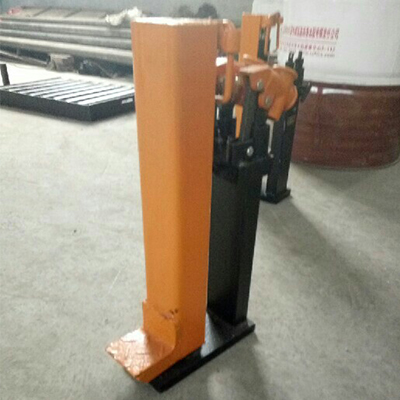

液压起道机实物图展示



液压起道机实物图

液压起道机实物图1
液压起道机实物图2
液压起道机实物图3

济宁卓信机械设备有限公司是山东知名液压工具生产厂家液压起道机型号齐全:10吨液压起道机,15T液压起道机,20吨液压起道机,30吨液压起道机。



液压起道机又名液压升道机、液压起道器,液压升道器等,液压起道机适用于钢轨保养维护、重型设备维护维修、一些大吨位物品的搬移等。

液压起道机工作原理

液压起道机(升道器)运用杠杆原理、液压传动原理设计而成。液压起道机主要通过手动杠杆将液力驱动该机上侧钩作升降运动,从而起到起道作用,结构合理,携带方便,属实用型机械。

液压起道机性能及用途:
本机结构简单,起重可靠,维修及保养方便,经济实用相比液压起重工具使用更加方便。可顶可跨并可放倒横向施力使用。
本机有慢降机构和速降机构使用时可根据需要进行慢降卸载和速降卸载操作。在任何紧急情况下,均可用操作撬棍用力一次撞击踏杆端部实现速降卸载。速降操作力小,性能好。本机起重升程大起重速度快,起重工作效率高。
适用于修建铁路时升降钢轨、桥梁或其他重物。也适用于工矿企业、运输、港口码头等部门搬运、安装、调整设备及吊装、搬运各种重货物做起重工具。

根据需求,客户可以选择适合的采购,销售电话:15653705058 张经理 微信同号

液压起道机

15T液压起道机

液压起道机是矿业上为道路服务的一种必备理想工具,适用于路轨的换位作业,整机主要由液压传动部分和杠杆部分组成。液压起道机广泛适用于机械设备、桥梁建筑、铁路轨道等方面的安装和维修,交通运输的重物装卸,汽车拖拉机修理等方面。本产品具有结构简单、使用方便、坚固耐用、质量稳定上乘、安全可靠,起顶两用、便于低位操作,是一种用途广泛的起重工具。

起重重量 15T
起重升程 280mm
摇杆往复升程 16mm
钩面原始高度 50mm
撬棍长度 1.5M
满载时起重最大作用力 1700N
满载速降最大作用力 500N
整机尺寸(长*宽*高) 436*190*522mm
重量 25kg



液压起道机其他相关液压设备



液压起道机其他相关液压设备
液压起道机其他相关液压设备1
液压起道机其他相关液压设备2
液压起道机其他相关液压设备3
液压起道机其他相关液压设备4
液压起道机其他相关液压设备5
液压起道机其他相关液压设备6
液压起道机其他相关液压设备7
液压起道机
液压起道机主要结构特点 销售热线:15653705058 张经理 微信同号

液压起道机采用手动作业,不需其它动力消耗,主要通过手动杠杆将液力驱动该机上侧钩作升降运动,从而起到起道作用,结构合理,携带方便,属实用型机械。杠杆结构由杠杆、连杆及销等组成,结构简单,便于操作和维修。
升降液压传动部分主要由柱式泵、油缸、活塞等组成,其有油压高、渗漏少、无噪声、使用寿命长,调节范围自由度高等优点。

液压起道机使用说明

1、放松液压部分通气阀,打开回油阀,在顶柱或侧钩处适度施压,使其降到最低位置,然后关闭升降回油阀备用。
2、将液压起道机侧钩横向插入需要起道的位置,并将顶柱垂直于地面,将操纵杆插入揿手孔内,缓慢揿动操纵杆,使柱塞泵芯作往复运动,侧钩将带动路轨向上运动达到起道目的,在被起路轨下垫上适当的木块,缓慢打开回油阀,让路轨下到木块上,适度给机器顶柱或侧钩向下旋压,让机器复位,关闭回油阀,旋紧通气阀,卸去起道机。

液压起道机机器保养:
1、为了确保机器在每次使用时灵活可靠,必须对机器进行有效的保养和周期检查。
2、必须保证机器滑动部分和裸露活动元件不锈蚀,用完必须上好机油,如使用间隔期较长,则必须上防锈油,不要将机器摔、磕、碰伤,以保证机器活动精度。
3、要求每季一次对机器的活动部件及油量进行周期检查。
4、在更换或补充液压油时,应选用粘度为18-38厘斯(油温50℃时)规格的,其滤油精度不大于20微米的液压油。在补充液压油时不得混入砂粒等其它杂物,并注意每次注油时必须对泵体进行排气。
5、当需要检修时,应用汽油或柴油清洁油路及主要零部件,并注意不得损坏零部件。

液压起道机是矿业上为道路服务的一种必备理想工具,适用于路轨的换位作业,整机主要由液压传动部分和杠杆部分组成。液压起道机广泛适用于机械设备、桥梁建筑、铁路轨道等方面的安装和维修,交通运输的重物装卸,汽车拖拉机修理等方面。本产品具有结构简单、使用方便、坚固耐用、质量稳定上乘、安全可靠,起顶两用、便于低位操作,是一种用途广泛的起重工具。
液压起道机主要结构特点:
该机采用手动作业,不需其它动力消耗,主要通过手动杠杆将液力驱动该机上侧钩作升降运动,从而起到起道作用,结构合理,携带方便,属实用型机械。杠杆结构由杠杆、连杆及销等组成,结构简单,便于操作和维修。
升降液压传动部分主要由柱式泵、油缸、活塞等组成,其有油压高、渗漏少、无噪声、使用寿命长,调节范围自由度高等优点。
液压起道机使用说明:
1、放松液压部分通气阀,打开回油阀,在顶柱或侧钩处适度施压,使其降到最低位置,然后关闭升降回油阀备用。
2、将起道机侧钩横向插入需要起道的位置,并将顶柱垂直于地面,将操纵杆插入揿手孔内,缓慢揿动操纵杆,使柱塞泵芯作往复运动,侧钩将带动路轨向上运动达到起道目的,在被起路轨下垫上适当的木块,缓慢打开回油阀,让路轨下到木块上,适度给机器顶柱或侧钩向下旋压,让机器复位,关闭回油阀,旋紧通气阀,卸去起道机。
液压起道机机器保养:
1、为了确保机器在每次使用时灵活可靠,必须对机器进行有效的保养和周期检查。
2、必须保证机器滑动部分和裸露活动元件不锈蚀,用完必须上好机油,如使用间隔期较长,则必须上防锈油,不要将机器摔、磕、碰伤,以保证机器活动精度。
3、要求每季一次对机器的活动部件及油量进行周期检查。
4、在更换或补充液压油时,应选用粘度为18-38厘斯(油温50℃时)规格的,其滤油精度不大于20微米的液压油。在补充液压油时不得混入砂粒等其它杂物,并注意每次注油时必须对泵体进行排气。
5、当需要检修时,应用汽油或柴油清洁油路及主要零部件,并注意不得损坏零部件。
液压起道机主要技术参数
起重重量 15T
起重升程 280mm
摇杆往复升程 16mm
钩面原始高度 50mm
撬棍长度 1.5M
满载时起重最大作用力 1700N
满载速降最大作用力 500N
整机尺寸(长*宽*高) 436*190*522mm
重量 25kg

液压起道机操作:
起重操作--将机立放使齿条勾舌部分置于钢轨或重物下,拉起踏杆至水平位置,压下慢降线板将撬棍插入摇杆孔内,用力上下摆动撬棍,则齿条上升起重。
慢降操作--拉起慢降线板,上下摆动撬棍,钢轨或重物即随齿条逐齿下降。如空载慢降,必须在齿条勾舌或顶部施力大于等于80N。
速降(卸载)操作--用撬棍端部用力敲击踏杆(敲击点约在离转动轴心100mm处),齿条即迅速降落至起始位置,实现速降(卸载)。

液压起道机使用注意事项:
1、起道机上道作业前,应检查有否故障或损坏,空载操作是否灵活。
2、建议用钢管撬棍,其尺寸外径m40~50,管壁厚4~5mm、长度1.5M,一端略有锥度。
3、起重作业时,机立放仰角不要大于10度。
4、当起道后,需下降1~2齿时,千万不要用手扳动齿板操作,而用慢降机构控制,以免出现跨三齿,或动作配合不好出现急降,发生不应有的事故。
5、速降操作原则上供紧急情况使用,一般应用慢降,以减少齿面的磨损,延长使用寿命。
6、起道作业遇紧急情况时,应立即速降并撤出起道机。
7、应避免丢甩起道机,以免因碰撞使慢降线板错位变形,影响慢降操作和整机性能。



液压起道机细节展示



液压起道机细节
液压起道机细节1
液压起道机细节2
液压起道机细节3
