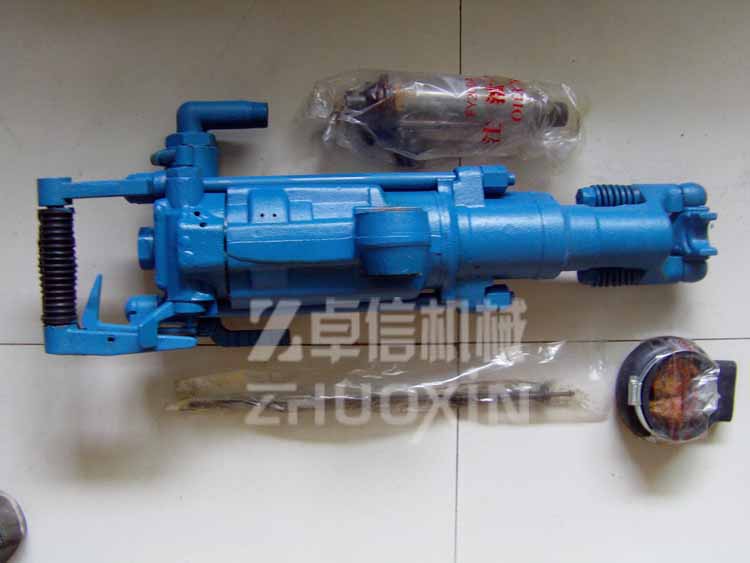

YT24型气腿式凿岩机

YT24型气腿式凿岩机是我国比较早的定型产品，YT24型气腿式凿岩机与同类型凿岩机比较：质量轻、噪声小、效率高、经济效果好等特点。YT24型气腿式凿岩机最适合于中、小型矿山使用。

产品名：YT24型气腿式凿岩机

相关词：YT24型气腿式凿岩机

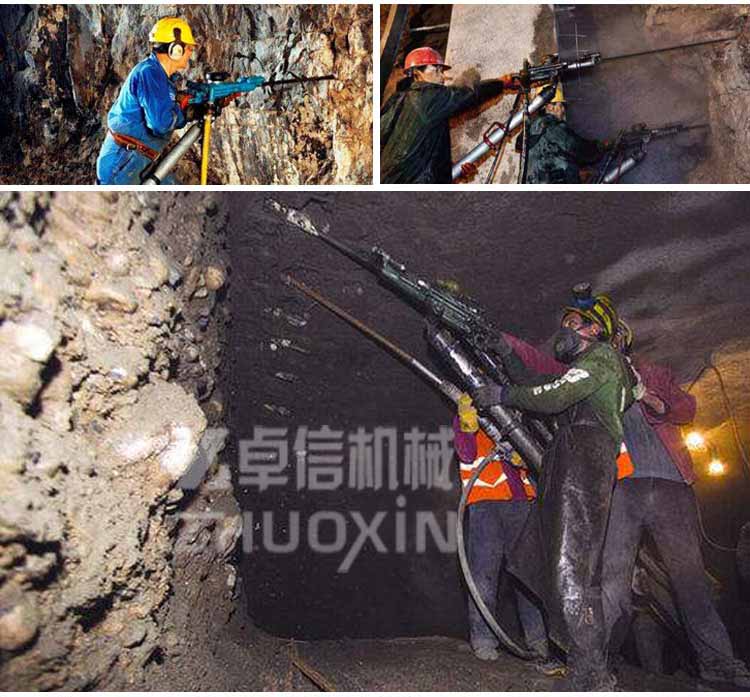

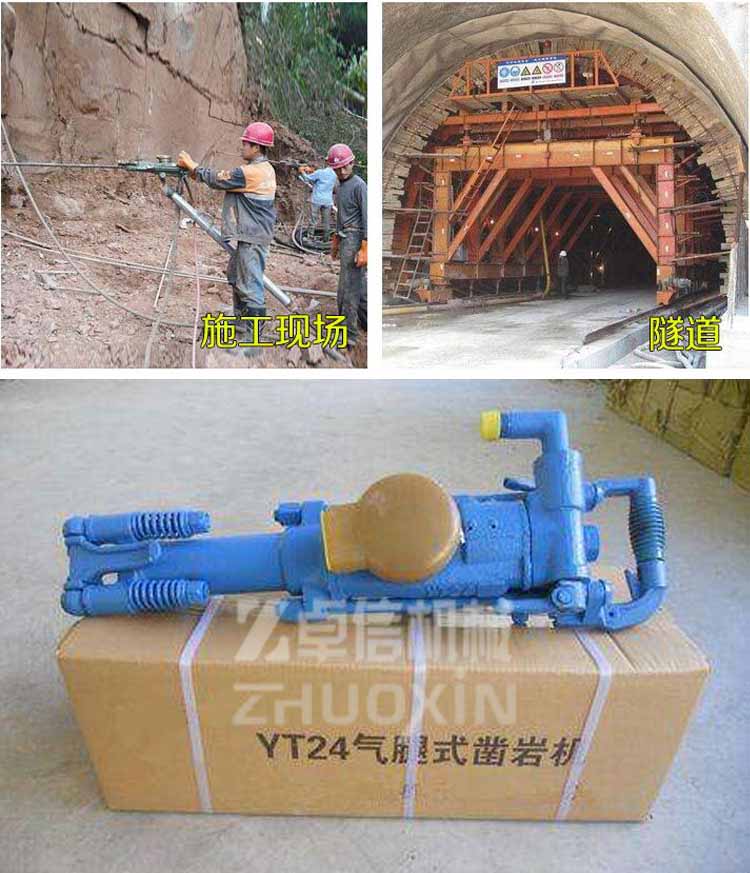

YT24型气腿式凿岩机是一种高效率的凿岩机械。它广泛用于巷掘进及各种凿岩作业中钻凿爆破孔，是矿山、铁路、交通、水

利建设等石工程中的重要机具。

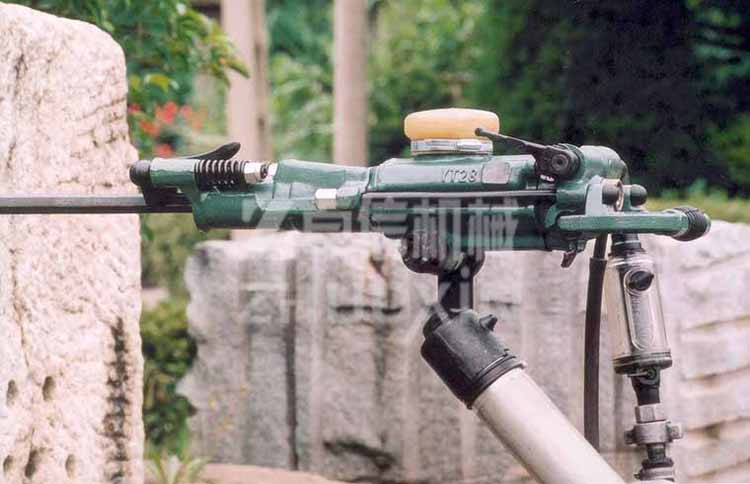

YT24型气腿式凿岩机使用范围较广，最适于在中硬或坚硬（F=8~18）岩石上钻凿水平或倾斜方向的炮孔，钻孔深度可大5米。本面既可以根据巷道断面大小与FT140BD型短气腿或FT140B型长气腿配套使用也可装在钻车或钻架上工作。

YT24型气腿式凿岩机参数：

YT24型气腿式凿岩机机器质量:24千克

机器长度:678毫米

缸径:70毫米

活塞行程:70毫米

工作气压:0.4-0.63兆帕

冲击频率:≥31赫兹:

耗 气 量≤66.7升/秒

YT24型气腿式凿岩机气管内径:19毫米

水管内径:13毫米

钎头尺寸:⊙34-⊙42毫米

钎尾规格（六方对边×长度）22×108±1毫米

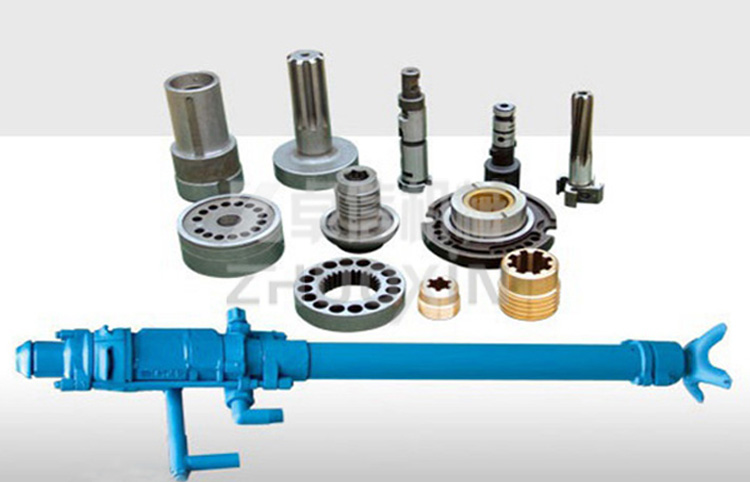

FT140B型气腿

气腿长度1687毫米

YT24型气腿式凿岩机推进行程1250毫米

气缸内径60毫米

质　量≈15.6千克

FT160BC型气腿（长气腿）

气腿长度1800毫米

推进行程1365毫米

YT24型气腿式凿岩机气缸内径65毫米

质　量≈16.9千克

FT200B型注油器

容 油 量200毫升

YT24型气腿式凿岩机注意事项

1、YT24型气腿式凿岩机出厂前注有防锈油，使用前应拆洗干净，重新组装时配合表面应涂润滑油，方可使用。 　　

2、连接气管时必须吹净管内杂物，以免杂物机内研损机件。 　　

3、开动机器前，必须细心检查各操纵机构和运行部件是否装配正确可靠。注油器内要装满润滑油，并调节好油量。 　　

4、机器工作结束，应先切断水源再轻运转片刻，吹净机内残余水滴，防止零件生锈。 　　

5、常用的机器，应注意定期保养和维修。至少每周应检查一次，清除机内脏物，更换损坏和失效的零件。 　　

6、用过的机器，如果长时间存放，必须拆洗、除油、放置阴凉干燥处。

YT24型气腿式凿岩机的操纵机构全集中于柄体上。 　　

1、操纵阀：操纵阀由操纵把控制，共有五个位置。 　　

2、调压阀与换向阀：调压阀是调节气腿推力的装置。沿标明方向扳动调压阀气腿推力便逐渐增大。换向阀是操纵气腿快速伸缩装置，在作业过程中，气腿的推进长度如不能满足凿深要求，只要勾动扳机推动换向阀，气腿便快速缩回，进行换位，（而不需要关闭操纵阀和换向阀）。 　　

3、注油器：FY200B型注油器，调节油量方便，只需拨动油阀手柄即可，通常情况下，过油量以2.5-3毫升/分为宜。

YT24型气腿式凿岩机保养维护

1、润滑油：润滑对机械的性能和使用寿命影响很大。严禁无油作业，最好不要使用润滑脂润滑，以避免堵塞机器孔道，阻滞气体流量，从而降低机器效率和加速零件磨损。

气管与气压：

① 气管内径25毫米，为了避免管路压力损失过大，气源到机器的气管长度不超过15米，并且管路接头的通径不小于20毫米。YT24型气腿式凿岩机的工作气压是直接影响凿岩效率、经济效果和零件使用寿命的因素之一。凿岩速度随气压增大而提高，但气压过高，机器振动亦大，容易损坏钎具，同时零件磨损也快；气压太低则不能充分发挥机器的效率。因此，该机工作气压一般在0.4~0.63Mpa为宜。

水管和水压 　　

水管内径13毫米。工作水压应低于当值的工作气压。水压过高易造成气水联动结构失灵，甚至发生“洗锤”，破坏机器润滑等弊端。一般水压的工作气压0.2-0.3兆帕为宜。YT24型气腿式凿岩机的凿岩效率及零件的使用寿命与钎杆的是早质量有很大的关系，钎杆最好采用标准的中空六角钎杆（GB6481-86）。对钎杆的制造和使用应符合下述要求：YT24型气腿式凿岩机钎尾端面硬度以HRC49-45为最合适。钎尾端面应平整并与钎杆轴线垂直，倒角不可过大。钎尾水针孔的轴线偏移不允许超过1毫米，孔径、孔深应符合要求。

YT24型气腿式凿岩机介绍

YT24型气腿式凿岩机是钻机结构紧凑、简洁，钻机各个部件包括钻杆在内用1辆5吨的卡车即可以运送。

轻便灵活 可靠

在交通条件不便利的地区可以用人工或驮马通过小道运送，为客户大大节省修建临时道路的投资，缩短勘探工期，节省劳动力，降低搬运风险和成本。钻机采用液压驱动、模块化、结构可靠，容易操作，降低劳动强度，更加人性化；机场用电均采用12伏直流电源，用电更；机台搬迁时，拆卸容易，安装简便，轻松完成钻机的搬移。钻机中单个部件大重量不超过180公斤，总重1160公斤。

无钻塔设计 结构

勿需上塔操作，减少上塔操作的风险，增加操作的系数。

钻机紧凑 利于环保

特别适合在山区地形切割大的环境施工或在林区施工，钻机安装只需4Ⅹ4米甚至更小的平坦场地上工作。不需要修建临时运输道路，解决平整机台时土石方的大量开挖或砍伐较多林木，减少对植被和环境的破坏，降低对钻探临时租用土地的赔偿金额，从而大限度地保护施工现场及周边环境。

节能降耗 优质

该钻机让金刚石钻头有更高的转速及钻具更平稳去切削岩石，大大缩短勘探工期、降低了成本。该钻机不但速度快，而且平均油耗每100米400升，岩芯采取率亦可达95%以上。
