该装置主要有矿用隔爆兼本安型自动洒水降尘装置主控箱、矿用本安型电动球阀、矿用自动洒水降尘装置触控传感器、红外温度传感器、烟雾传感器组合而成；多项信号采集，可有效实现皮带机防尘、测烟、测温、防火；防止皮带机轴承、减速机、皮带滚筒等摩擦高温起火。
皮带防尘防火喷雾装置
一、适用环境
? ? ? ?该装置适用于煤矿井下或井上皮带消烟、除尘、防火等环境的一种多功能喷雾装置。
二、装置组成

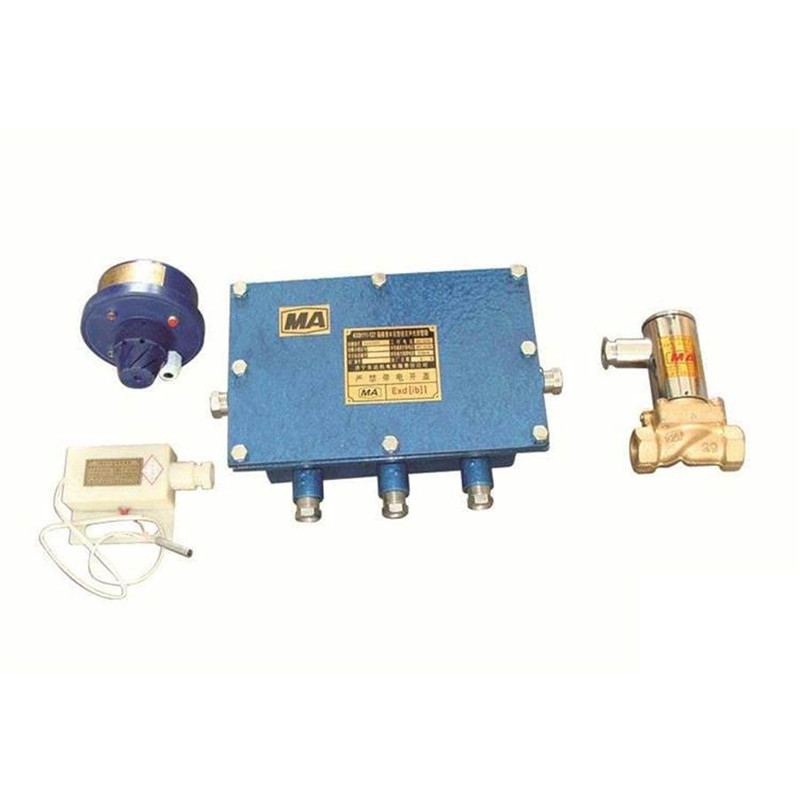

该装置主要有矿用隔爆兼本安型自动洒水降尘装置主控箱、矿用本安型电动球阀、矿用自动洒水降尘装置触控传感器、红外温度传感器、烟雾传感器组合而成；多项信号采集，可有效实现皮带机防尘、测烟、测温、防火；防止皮带机轴承、减速机、皮带滚筒等摩擦高温起火。
三、工作原理
主控箱可同时检测多种传感器信号并同时驱动两台电动球阀，一路球阀为皮带转载点防尘喷雾、一路为烟雾、温度传感器超限喷雾；当皮带机运转工作后，触控传感器探测到皮带上面有煤流通过时，传感器将信号上传到主控箱，防尘球阀打开喷雾降尘；当烟雾传感器和温度传感器有任何一种信号超出设定值时，超限信号上传到主控箱控制防火球阀打开实现喷雾降温防火，当温度和烟雾传感器监测值小于设定报警值时电动球阀自动停止喷雾。
技术参数
a、防爆形式：矿用隔爆兼本安型：：Exd[ib]IMb；
b、电源电压：127VAC（±10%）；
c、本安最大开路电压：DC12V；
d、本安最大短路电流：240mA；
e、延时范围：40秒～120秒；
f、电动球阀工作电流：75mA；工作电压：12VDC；
g、外形尺寸：260mm×270mm×110mm。
