该装置主要有矿用隔爆兼本安型自动洒水降尘装置主控箱、矿用本安型电动球阀、热释红外传感器、设备开停传感器组合而成。
掘进巷道喷雾装置
一、适用环境
? ? ? 该装置主要用于煤矿井下掘进巷道及运输巷道防尘净化水幕。
二、装置组成

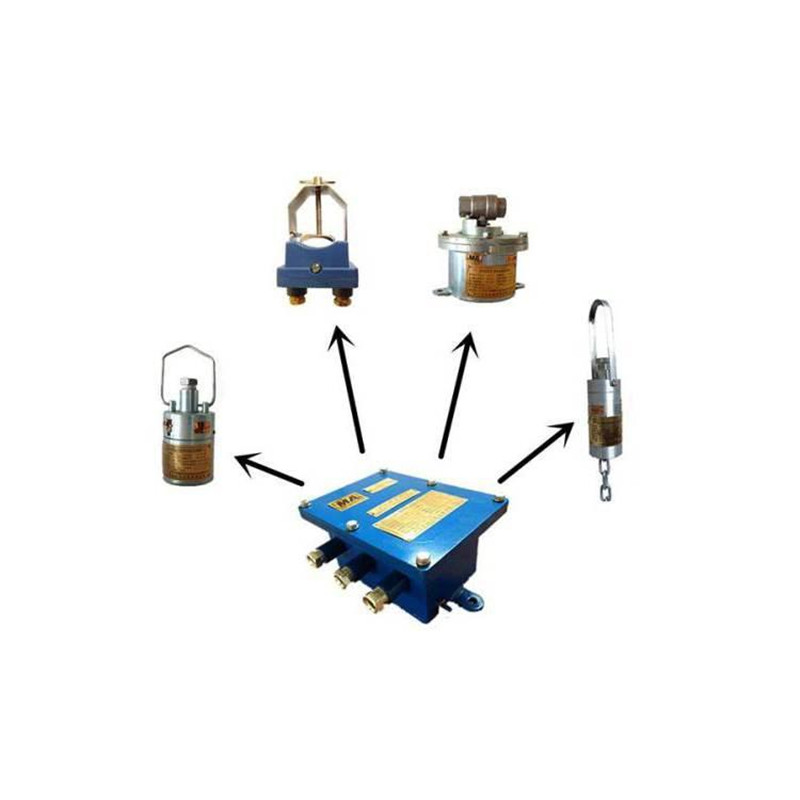

该装置主要有矿用隔爆兼本安型自动洒水降尘装置主控箱、矿用本安型电动球阀、热释红外传感器、设备开停传感器组合而成。
三、工作原理
该装置可实现煤矿掘进巷道和运输巷道自动化降尘功能，当掘进机启动后，安装在掘进机电机电缆上的设备开停传感器感应到电机电流信号，并将信号上传到主控箱，控制电动球阀打开喷雾扑落掘进机割煤产生的煤尘；喷雾期间有行人通过喷雾区时，热释红外传感器探测到行人型号并上传主控箱，控制电动球阀关闭喷雾，行人离开后延时30s喷雾自动恢复喷雾；掘进机停止工作后设备开停传感器探测不到电机电流信号时，电动球阀将自动关闭喷雾。
技术参数
a、防爆形式：矿用隔爆兼本安型：：Exd[ib]IMb；
b、电源电压：127VAC（±10%）；
c、本安最大开路电压：DC12V；
d、本安最大短路电流：240mA；
e、延时范围：40秒～120秒；
f、电动球阀工作电流：75mA；工作电压：12VDC；
g、外形尺寸：260mm×270mm×110mm。
