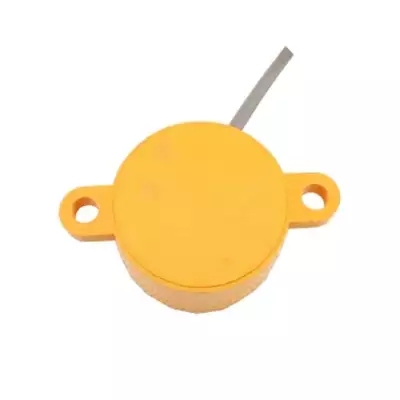

KG1010G-1-13防爆磁性接近开关220V详细介绍
简介：
磁性开关顾名思义，是通过磁铁来感应的开关。磁性开关是用来检测气缸活塞位置的、即检测活塞运动行程的，它可以分为接点型和无接点型两种。
1：无接点型NPN
2：无接点型PNP
3：无接点抗磁型。
结构特征与工作原理
矿用接近开关，内部采用干簧管和一块磁钢配合使用，具有熔点高，耐磨损的特性。把干簧管和磁钢密封于壳体内部，能够有xiao防止撞击，有很强的抗干扰能力。小磁钢的磁性不足以使干簧管内的弹片相互吸引，开关保持常开状态。当磁钢从一个方向由远及近接近开关时，干簧管内的弹片接点吸合，当磁钢离开时，由于开关内的磁钢同时被磁化，而使干簧管的状态一直保持。当磁钢从反方向再次靠近开关时，磁钢被反向磁化而使磁性降低，使干簧管弹片由于弹性而弹开，接点也随之断开。KMW120G矿用接近开关与KGY58磁钢配合使用，磁钢直接安装在被检测运动物体上，磁钢往返经过开关时驱动开关工作，同一运动轨迹上几个检测点开关只需一块磁钢。
类型分类
常开型：开关平常处在断开状态，当磁体作用时，则开关处于闭合状态。
常闭型：开关平常处在闭合状态，当磁体作用时，则开关处于断开状态。
开闭型：即一个开关分两组共三根线，一根为公用线。一组为常开型，则另一组为常闭型。当磁体作用时，常开型处于闭合状态，常闭型处于断开状态。
高温型：适合环境温度为-20℃~+180℃。
两个独立通道开闭型 ：触头为两个独立触点，输出两组接线（四根线）。一组为常开触点；一组为常闭触点。
技术参数
1、技术指标
(1)接近开关的输出信号：接点导通时电压降应不大于0.5V(灌入电流1A)；接点断开时，输出电阻应不小于100KΩ(施加电压直流12V为例)；
(2)接点形式：常开、常闭、常开+常闭；
(3)动作点距离：不小于120mm；
(4)磁钢尺寸：290mm×77mm×48mm；
(5)磁钢磁感应强度：1900GS～3500GS；
(6)触点容量：12V、24V、36V、110V、220V/1A (阻性负载)
2、使用环境条件
1) 周围环境温度:-25～+70℃；
2) 海拔不超过2000米；
3) 周围环境温度为25℃时，*大相对湿度95±5%；
4) 煤矿井下有甲烷、煤尘baozha性混合物，但无破坏绝缘层的腐蚀性气体场合及强磁场的工作环境。
