LJM30A-18J/KHS非埋入式接近开关详细介绍

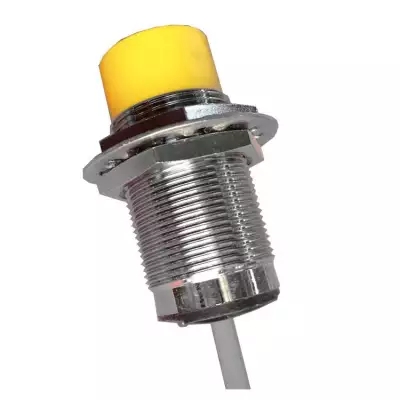

LJM30A-18J/KHS非埋入式接近开关
主要特性
内置电源反接保护电路（内置浪涌保护电路、内置过流保护电路）
寿命长，可靠性高，经济且操作简单
通过红色LED灯可确认接近KAI关工作状态
应用广泛，可替代微动开关及限位开关
LJM30A-18J/KHS非埋入式接近开关
技术参数
1、本体材质：A.B.S
2、填充物：Epoxy
3、功率：10W
4、z开关电压：100 VDC
5、开关电流：0.5
6、崩溃电压：
7、负载电流：1.0A
8、接蚀电阻：100 mΩ
9、绝缘电阻：108Ω
10、释放时间：0.1 ms Max
11、感应时间：0.4 ms Max
LJM30A-18J/KHS非埋入式接近开关
接线图
1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
4）接近开关的负载可以是信号灯、继电器线圈或可编程PLC的数字量输入模块。
5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。
6）两线制接近开关受工作条件的控制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
