两级跑偏开关DQK2-1-30B

两级跑偏开关DQK2-1-30B
220V两级跑偏开关HHTSD1详细介绍

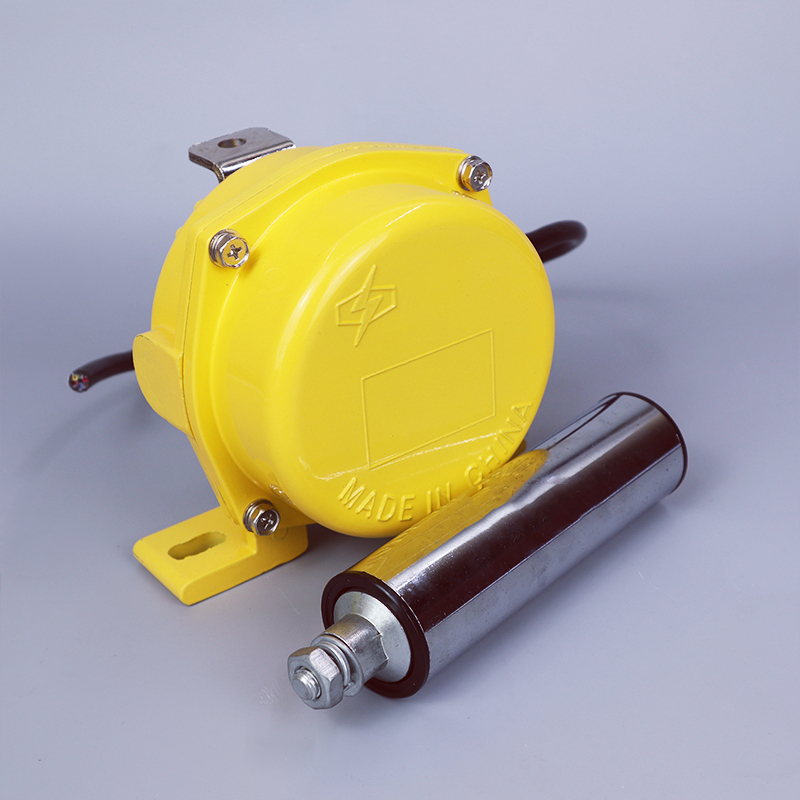

思达220V两级跑偏开关HHTSD1
基本原理：
当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出baojing信号。当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。
思达220V两级跑偏开关HHTSD1
两级跑偏开关HHTSD1技术参数：
1. 额定电压：AC380V
2．额定电流：5安
3. 触点数量:二组独立的常开、常闭接点
4．外壳防护别：DT型尘密外壳，防护等IP67
5．周围环境温度：-25～80℃
6．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作
7．外形尺寸：壳体L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通讯接口：RS485地址编码 联网通讯（对后缀BM的型号有效
两级跑偏开关HHTSD1使用环境条件：
a.环境温度：-40℃~60℃
b.相对湿度不大于85
c.海拨高度不超过2000m
d.使用寿命：开关动作10万次
e.绝缘电压：AC1000试验1分钟
f.触点容量：≤AC380 ≤3A
g.防护等级：IP65
两级跑偏开关HHTSD1安装说明
1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。
2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。
3、安装距离：建议每50米安装一对跑偏开关。
4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。
跑偏开关分类：
跑偏开关有普通型的、接线腔型、地址编码的。
普通型的就是以上所说两级跑偏开关；
接线腔型跑偏开关是在普通型跑偏开关的基础上自带一个防水接线腔，现场控制电缆可直接接入接线腔，杜绝电缆接头受潮、虚连造成的故障。
地址编码型跑偏开关是在普通跑偏开关的基础上ronghe了XLline现场总线技术，实现了地址编码功能。适用于较长带式输送机作为远程监测现场设备的运行情况，解决了工人寻找故障点所带来的不便。
地址编码型两级跑偏开关与综合保护仪（wang关）通过XLline现场总线方式连接，*大支持128个地址，且同一地址可多个开关同时使用，其*大特点是只需一条两芯电缆即可同时完成数据传输且无需电源供电。
XLline现场总线*终可实现与各大厂家PLC和计算机接口灵活链接。
卓信220V两级跑偏开关HHTSD1
用途：
两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动baojing和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。
思达220V两级跑偏开关HHTSD1
安装说明：
1）开关平衡地安装在机架固定支架上，然后连接在胶带机架上；
2）将立棍轴线与胶带片面相垂直，立棍与胶带边缘距离为50mm-100mm；
3）胶带位于立棍下端1/3处；
4）每50m胶带至少需要安装一对跑偏开关。
思达公司部分产品：
铝锭称重用接近开关 ELC0 0P18-K550VP6  PNP 10-30V
不锈钢跑偏开关 WPKON-1
拉线开关JLK-A-II  AC380V 不锈钢
思达磁性开关U1-K01 220VAC 3A 温度:-10-125°
接近开关 BFJ12-D8NK U10-30VDC 200mA Sn:8mm
拉绳开关 WST-K212/L-S2 10A IP66 两开两闭
长检测距离接近开关TL20-30YRAN6-SC
远检测距离接近开关JI-D60PK
耐高温接近开关KJT-SSR30M-REW200AG  直径30MM  常开380V
山东卓信机械有限公司专注工业输送机保护设备研发与生产，两级跑偏开关为公司核心原厂定型产品，全部型号均为卓信原厂设计、原厂生产、原厂供应，品质稳定、适配性强，广泛用于煤矿、水泥、电力、冶金、化工、粮食等行业皮带输送机，实时检测皮带跑偏状态，一级预警、二级停机，有效保护皮带、减少物料洒落与设备故障，是输送系统必备安全保护装置。
凭借着求知欲与决心，卓信的开关及各类传感器工程师们在过去10多年来致力创新，开创工业自动化技术的里程碑，10多年的经验使我们成为工业自动化领域创新而高效的开关和安全解决方案专家。
我们的工程师们对技术进步和变革充满激情和决心，我们将与您一起创造未来的创新产品并为市场设定新标准。
昨天、今天、明天，始终如一,客户的成功就是我们的动力。
山东卓信电气有限公司是一家主要生产皮带输送机设备全套产品的生产，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽防堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，耐高温接近开关、光电开关。广泛应用于各种输送机机械、矿山、纺织、造纸、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。
本文所有的型号均由山东卓信机械有限公司自主研发生产，质量可靠，价格合理，售后服务周到。
一、常规型两级跑偏开关（卓信原厂型号）
1. TYPP-20-35（0～220V）
2. PXA-02GKH-10-30 系列（-A/-B/-C）
3. DQK2-1-30B、DQK2-15AB-30AB
4. HHTSD1、HHTSD-1
5. JPKJ-S、JPKJ-Z
6. HFKPT1-12-30、HFKPT1-20-35、HFKPT1-10-45
7. THP-DZ、JSBHKPP、JSB-KPP 系列
8. LMQ-75024P（304 不锈钢）
9. F4631S-D0805-02
10. HKPP12-30、HKPP-12-30V
11. PWG-20-35、GYPB-20-35
12. PPKG-10-45、HFKPT-12-30
13. T.441-11yue-243（400V 矿用提升机）
14. PKS-80-35（450V 不锈钢）
15. HQPK-PXA-02GKH-20-30-A（6 线）
16. XT-PY-E（6 线）
17. AMT-K2PD、AMT-K2P
18. AS-IPP1-30（耐高温）、AS-PP400（刮板机）
19. B-PL4868、JPK1S
20. BFK-PA301、BFK-PA302
21. BFPP-12-30
22. BH-PW-LSKG
23. BKP2-12-30、BKP2-12-B
24. BKPT1 系列：BKPT1-10-45、BKPT1-20-35
25. BLPT-6230
26. BPK-2035、BPP-02GKH-10-30
27. BPX2-5（抗震 IP67）
28. BZX-2203、BZX51
29. CDPK-1
30. CKPP-G-14-3（耐高温）
31. CLW-R-LJ、YHLJ-1
32. CMT-PT-A
33. DB-AQ-I、DB-PL4868
34. DDP-K2J、DPP-K2D、DPP-K2J
35. DKT-A36LQ、DKZ-L312-CT
36. DMT-6080DKH（不锈钢耐酸碱）
37. DP-1（耐高温）
38. DPK-10-45、DPK-12-30、DPK-20-35、DPK-I/II
39. DPP-3A、DPP-CW211
40. DPP-LJ2
41. DQK-10-45、DQK-10A-45A、DQK-12-30、DQK-12A-15A、DQK-12A-30A、DQK-20A-35A
42. DV4-8107Z
43. DWPK12-30
44. E502A、TDP-I
45. EBBS-80EBS
46. EBP-20-35、EBR-20-35
47. ELAP-20 系列（ELAP-20、ELAP-202、ELAP-20-WSN）
48. ELAW-61P
49. EXBKPT1-12-30、EXBL-IP
50. EXDDP-K2J
51. EXHFKPT1 系列（-10-45/-12-30/-20-35）
52. EXKPT1 系列、EXKPT1-20-35-X
53. EXRPD1
54. ExZGLPT1
55. F4631S-0805-02、FPI-20-35
56. FAA-125N110
57. FBG-K4650GT
58. FE208、FE508
59. FJK-PPXLN
60. FKB-12-30、FKB-20-35
61. FKPP12-30-BM
62. FM1045、FM2035、FM2035B
63. FPK-12-30、FPK-20-35、FPK-III
64. FPKG-A00、FPKG-A
65. FSPK-111、FSPK-12-30、FSPK-20-35、FSPK-III
66. FSRK-II 12-30
67. FSSK-Ⅲ
68. G22H.T22、G379-T1GZ
69. GB145
70. GEJ 系列：GEJ-15、GEJ-2LM、GEJ30、GEJ40、GEJ45、GEJ70
71. GH-PP-001、GHB-K-1、GHH-20G-304
72. GHLS-10-45、GHLS-20-35
73. GHP-PP-001、GHPK 系列（-12-30/-10-45/-20-35/I/II/III）
74. GK1-2B、GML-KT360HGS
75. GRB 系列：GRB-14045-III、GRB-15248-III
76. GRPP-DP-02、GRPP-P-02-Ⅰ
77. GX-B1、GYA2010T
78. GYBP-12-30、GYTB-12-30
79. HBN-BSS-N-L-22
80. HF2G-10-45、HF2G-20-35
81. HFHKPT、HFKLT2-II
82. HFPK-III、HPK-II
83. HFPPKG-10-45、HFPPKG-20-35
84. HG-P、HGA21002
85. HL-5030、HLBHP-MC2JDC2238
86. HPK-12-30、HPK-20-35
87. HQ99-CHHBHQ-PXB8967、HQDQ-LJ、HQDQ-LKPPQGX
88. HQFY-96P-FYL、HQP-02GKH-20-30-A
89. HQPB-3050TKG304A、HQPB-HZHN21A
90. HQPK-1638GHK-A304、HQPK-PXB316
91. HQPP-996HZ、HQPXB-02GKH-304A
92. HQXT-18
93. HRPPA-Z2EXFS-5Y、HRPPK-12-30
94. HSBG-V3930A2AS15
95. HX-LS-2
96. HY-C-CL、HYKPT1-12-30
97. JHFP-20-35、XTD-PK
98. JHPK 系列（-12-30/-20-35/-12-35）
99. JHPKLS-P
100. JJSB-KPP-ZS
101. JKPT1-12-30、JSB-HQPP
102. JNL-TZ1-2
103. JPC-3A
104. JPK-12-30、JPK1-2、JPK2-S
105. JPKJ-SZ
106. JPKJSB-KPP
107. JPNS-II、JPNS-III
108. JSB-KPP-S、JSB-KPP-Z
109. JYB-PK 系列（-12-30/-16-35/-20-35）
110. KBP-1127、KBP3-127
111. KBS10-KD
112. KBW-220P
113. KDPE
114. KG1007A、KG1007A-2、KGE28、KGE9A
115. KGP-2、KHE-30J、KHP1-12
116. KLT1-1-2
117. KP11-12-30、KPP 系列（-12-30/-16-35/-20-35）
118. KPT1 系列（-10-45/-12-30/-12-35/-12-45/-20-35）、KPT1A-20-35
119. KPT2 系列（-10-35/-12-30/-20-35）
120. KPTJDP-II
121. KS-PKB-10-45、KT-A36LQ
122. LB-2B
123. LDS-E-Z、LEP220TNL、LEPP2201K
124. LH-220P、LHPE-102-L50V
125. LHPK-1245、LHPK-2035
126. LL1-S/LL1-Z、LL2-12-30
127. LLD1-Z、LLD2、LLD2-3
128. LPP2-1/LPP2-2
129. LPT1-12-30、LPT1-20-35
130. LT10-P、LW-PKG 系列（-12-30/-20-35）
131. M135 系列（-T1H/-T2P/-T1/-T2G）
132. MAP-R2J、MT-6080KH、MT-SS-PP
133. MYP-2NK、NKPK 系列（-20-35/1-12-30/1-20-35）
134. NS2-PP-10G、NST1 系列（-10-45/-12-30/-20-35）
135. NTZH-9SAA-2K
136. PB-1045、PB20-35
137. PF-B8H4、PJZY-400-B
138. PK 系列（-10-45/-12-30/-15-45/-2035/I/II/III）
139. PK1-2B 系列（-I-485-TH/-W）、PK1-A2Z-485-TH
140. PK2A-FG50V、PKA2-ZW
141. PKB 系列（-10-45/-12-30/-20-35）
142. PLQ-USU、PLR10、PLR10-3D-G
143. PNS-I、PNS-II、PNS-2
144. PP-HF2PII、PP-K2BG、PP-KB2II、PP-KTC-KF、PP03-P-W、PP2201K
145. PPK2-12-30、PPKG-12-30、PPKG-20-35
146. PPN 系列（-10-35/-10-45/-20-35）
147. PTI-12-30、PWG-10-45、PW（B）12-30
148. PXA-34K、PXA-34KK、PXA-34KK-A
149. PXB-02GKH-C、PXB-200TG-D
150. QHKT1P、QJLP2-12-30、QK2-1-30A
151. QPK-PXA-02GKH-10-30-A、QZ-EBBC-900
152. RHP-Y、ROS-2D、ROS-2D-FM
153. RPK-1、RPK-2-JTH、RPK-BG-1
154. S-KZQ-12LE、SAT8-1BXSR2T-P2D、SAT8-4BXX1122、SATB-11XPP-3960
155. SBN-PB-QX60、SBN15-T35Q、SBNPB 系列（-1230A/-2035A/-T1Q/-T2008K/-T3）
156. SBP-12-30、SBP-20-35
157. SMS-DPP-01、SPB-10-45、SPB-20-35、SPBI-1230
158. SPS-2D、SR-LMP-5D
159. SSG-12-30、SSG-20-35、ST29-BKPT1-10-45
160. SU2VKS、SXFJ-PDE-G、SXLSKG2
161. SYLHP-X-I-A、SZL-VL-S-F
162. T135-T2-1、TDR-1、TER-FP-51
163. THP 系列（-12-30/-10-45）、THP-Z
164. TKPZ-20-35、TLP-100-145、TLP-120-130、TLPK-IV
165. TP-I、TPKY 系列（-20-35/-2035/-5X2035）
166. TRKY 系列（-12-30/-20-35）
167. TYPP 系列（-16-35/-20-25/-20-35）
168. VG033-5、WFLT2-II、WHKP 系列（-I/-II/12-30）
169. WPK 系列（-10-45/-12-30/-20-35）
170. WSFG-B330HJ、WSK-K216-LK、WSP-J320P-K2
171. WY-B800-1.O-S
172. X-TB-1-1230、XA-02GKH-10-30-A
173. XCRT 系列（115/314/315）
174. XD-TB-1、XD-TB-1-1230
175. XDT-A-G2FY、XDT-B-1HN
176. XLPP 系列（-1/-10-45/-12-30/-20-35/-20-45/-D-12-30/-I-QT/-II/-J/-J-12-30/-J-20-45）
177. XNDQ-SD-A8、XPK 系列（-1045/-2035/-I）
178. XT-B-G2EK3、XTBP-12-30、XTBP-20
179. XTD-A-3KG7F、XTD-CLB-A2、XTD-PW1、XTD-PY-E
180. XTP-12-30、XYPKKBW-220L
181. YBLX-P1120、YF PK-12-30
182. YG12-830、YG12830、YG12–830-35
183. YHDPK、YHXPK、YHFPK、YHL-II
184. YHP 系列（-10-45/-12-30/-20-35）
185. YHPK 系列（-I/-II/-1/-2/-2Y）
186. YKP-12-30、YLPP-J-III
187. YM-PK2A、YSPP2-30
188. YTJKPT-II、YTJKPT1
189. YTYKCP、YWPPH-I、YWPPH-II
190. ZDPP、ZGPP 系列（-12-30/-20-35）
191. ZWK-12-30、ZWQ-A、ZWQ-I2-30
192. ZX-PPPT1-X、ZXL-703H、ZXPK-12-30
193. ZYKFG-DPA-200

二、防爆型两级跑偏开关（卓信原厂防爆认证）
1. KBW-220P 防爆两级跑偏开关
2. ZKBP-220、ZKBP-220-B、ZBKP-220-b
3. EXKPT1 系列防爆跑偏开关
4. EXHFKPT1 系列防爆跑偏开关
5. EXLDM-X、EXDS 粉尘防爆跑偏开关
6. BHFKPT1-12-30、BKPT1 系列防爆型
7. BLPT-6230 防爆自动跑偏开关
8. BZX-2203 矿用本安隔爆型
9. DPP-K2J 防爆型电厂专用
10. DQK-12-30 防水防爆型
11. FPI-12-30 粉尘防爆型
12. FPK-12-30 防爆系列
13. GHB-K-1 防爆跑偏控制器
14. JPK1S、JPK2-S 防爆型
15. KPT1 铸造防爆型、KPT1A 防爆系列
16. LTD-A 防爆溜槽堵塞配套跑偏开关
17. TDS-EX、TX-CD20 防爆型
18. XLPP-J-I 矿用本质安全防爆型
19. YWLJ-2 防爆配套跑偏开关
20. 3EPK-I、3EPK-II、3EPK-III 防爆系列

产品核心介绍（卓信原厂保障）
山东卓信机械两级跑偏开关全部为原厂设计、原厂生产、原厂供货，无贴牌、无代工，每一款型号均经过严格出厂检测，适配各种恶劣工况。产品采用铝合金 / 不锈钢壳体，防护等级最高可达 IP67，具备防尘、防水、防震、耐酸碱、耐腐蚀等特性；电压覆盖 0～220V、220V、380V、450V，支持一开一闭、两开两闭等多种触点输出，可直接接入 PLC 或控制系统。

所有型号均提供原厂技术参数、原厂安装图纸、原厂接线指导、原厂售后，批量采购可享受厂家直供价格，广泛适配皮带输送机、刮板机、提升机、斗提机、拉链机等设备，是煤矿、水泥、电力、化工、冶金等行业输送保护的优选原厂产品。
山东卓信机械有限公司自主研发并生产的两级跑偏开关，以上所有产品的型号均为原厂型号，可适配多种使用场景，国内知名大型企业均与我公司达成长期战略合作，得到国内外客户的一致好评。
山东卓信机械有限公司部分项目案例：新疆若羌电厂、新疆准东准能电厂、新疆五彩湾电厂、甘肃张掖电厂、甘肃张掖兔儿坝储煤项目、珠海高栏港口、青海金川矿业夏日哈木矿区、中煤能源电厂、中国华能电厂等，在化工企业、煤矿、电厂、砂石厂、粮仓、港口适用众多。
