DPK-12-30跑偏开关

两级跑偏开关GRB-13887

两级跑偏开关GRB-13887概述

用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等事故。本机广泛应用于冶金、矿山、电力及化工等行业的运输系统中。

两级跑偏开关GRB-13887使用与安装

防偏开关可固定在输送机纵梁顶部或底部，动作杆距离皮带边缘约25mm.通常安装在皮带两侧距头部或尾部0.3-2米的地方。

当皮带跑偏时，迫使动作杆偏离，触动警示开关。如果继续偏离，触动另一组开关，输送机就会保护性停机。

技术参数：

开关触点容量：按错80V

外壳：铸铝防水，防腐

防护等级：IP65

动作角度：10&orm; 警示信号，二级 30&orm; 停机信号

作用力（kg）：3

接线方式：

本机出厂时已配长度1.0米电缆线，接线方式参照标牌所标线色。

GRB-13887技术参数：

1. 额定电压：AC380V

2．额定电流：5安

3. 触点数量:二组独立的常开、常闭接点

4．外壳防护别：DT型尘密外壳，防护等IP67

5．周围环境温度：-25～80℃

6．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作

7．外形尺寸：壳体L×W×H（mm）190×135×100。

8．操作力：5～7㎏

9．通讯接口：RS485地址编码 联网通讯（对后缀BM的型号有效

GRB-13887使用环境条件：

a.环境温度：-40℃~60℃

b.相对湿度不大于85

c.海拨高度不超过2000m

d.使用寿命：开关动作10万次

e.绝缘电压：AC1000试验1分钟

f.触点容量：≤AC380 ≤3A

g.防护等级：IP65

GRB-13887安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。

GRB-13887工作原理:

当运行的胶带发生跑偏时，胶带边缘带动立棍旋转并挤压立棍使之倾斜，若立棍倾斜大于动作角度时，立即发出一组开关信号，如立棍继续倾斜大于二级动作角度时，则输出另一组开关信号，两组开关信号可分别用于告警或停机，胶带机恢复正常运行后，立棍自动复位。

结构特点:本机采用铝合金压铸壳体，强度高，重量轻；外壳防护等级达IP65，可以恶劣环境中长期工作；机内采用进口行程开关，触点容量大，动作灵敏，可靠；滚轮及棍轴均为不锈钢材质。

我公司生产的BFK-PA301两级跑偏开关，BH-PW-LSKG两级跑偏开关，BPK-2035 两级跑偏开关 水泥厂跑偏开关，BPP-02GKH-10-30防爆两级跑偏开关，E502A皮带机跑偏开关，EBBS-80EBS防爆两级跑偏开关，EXHFKPT1-10-45防爆跑偏开关，EXKPT1-20-35-X防震跑偏传感器，FPI-12-30两级跑偏开关（粉尘防爆），FSPK-111两级跑偏开关，G22H.T22IP67跑偏开关，SATB-11XPP-3960防爆跑偏开关，PXA-34KK跑偏开关、不锈钢跑偏开关，SATB-11XPP-3960防爆跑偏开关BKPT1防爆两级跑偏开关CRS2D两级跑偏开关DPP跑偏开关DPK两级跑偏开关DFP防偏开关DWPK两级跑偏开关EXKPT两级跑偏开关FPK两级跑偏开关FPK防跑偏开关FM两级跑偏开关GRB跑偏开关GEJ隔爆跑偏开关关RHPY两级跑偏开关RPK两级跑偏开关ROS跑偏开关SR2D跑偏开关SSG(KPT1)两级跑偏开关SFLP两级跑偏开关SR-PK两级跑偏开关SPS跑偏开关SPB两级跑偏开关WHKP两级跑偏开关XPK两级跑偏开关XTD-PK跑偏开关XLPP两级跑偏开关XFP防偏开关XDFL2两级跑偏开关XCR跑偏开关XJM-PK两级跑偏开关YH跑偏开关YHFP两级跑偏开关YHPK两极跑偏开关YHFPK跑偏开关YHP两级跑偏开关3EPK跑偏开关等各种规格型号的跑偏开关，产品规格齐全，价格合理，欢迎选购！销售热线！



山东卓信机械有限公司专注工业输送机保护设备研发与生产，两级跑偏开关为公司核心原厂定型产品，全部型号均为卓信原厂设计、原厂生产、原厂供应，品质稳定、适配性强，广泛用于煤矿、水泥、电力、冶金、化工、粮食等行业皮带输送机，实时检测皮带跑偏状态，一级预警、二级停机，有效保护皮带、减少物料洒落与设备故障，是输送系统必备安全保护装置。

凭借着求知欲与决心，卓信的开关及各类传感器工程师们在过去10多年来致力创新，开创工业自动化技术的里程碑，10多年的经验使我们成为工业自动化领域创新而高效的开关和安全解决方案专家。

我们的工程师们对技术进步和变革充满激情和决心，我们将与您一起创造未来的创新产品并为市场设定新标准。

昨天、今天、明天，始终如一,客户的成功就是我们的动力。

山东卓信电气有限公司是一家主要生产皮带输送机设备全套产品的生产，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽防堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，耐高温接近开关、光电开关。广泛应用于各种输送机机械、矿山、纺织、造纸、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。

本文所有的型号均由山东卓信机械有限公司自主研发生产，质量可靠，价格合理，售后服务周到。

一、常规型两级跑偏开关（卓信原厂型号）

1. TYPP-20-35（0～220V）

2. PXA-02GKH-10-30 系列（-A/-B/-C）

3. DQK2-1-30B、DQK2-15AB-30AB

4. HHTSD1、HHTSD-1

5. JPKJ-S、JPKJ-Z

6. HFKPT1-12-30、HFKPT1-20-35、HFKPT1-10-45

7. THP-DZ、JSBHKPP、JSB-KPP 系列

8. LMQ-75024P（304 不锈钢）

9. F4631S-D0805-02

10. HKPP12-30、HKPP-12-30V

11. PWG-20-35、GYPB-20-35

12. PPKG-10-45、HFKPT-12-30

13. T.441-11yue-243（400V 矿用提升机）

14. PKS-80-35（450V 不锈钢）

15. HQPK-PXA-02GKH-20-30-A（6 线）

16. XT-PY-E（6 线）

17. AMT-K2PD、AMT-K2P

18. AS-IPP1-30（耐高温）、AS-PP400（刮板机）

19. B-PL4868、JPK1S

20. BFK-PA301、BFK-PA302

21. BFPP-12-30

22. BH-PW-LSKG

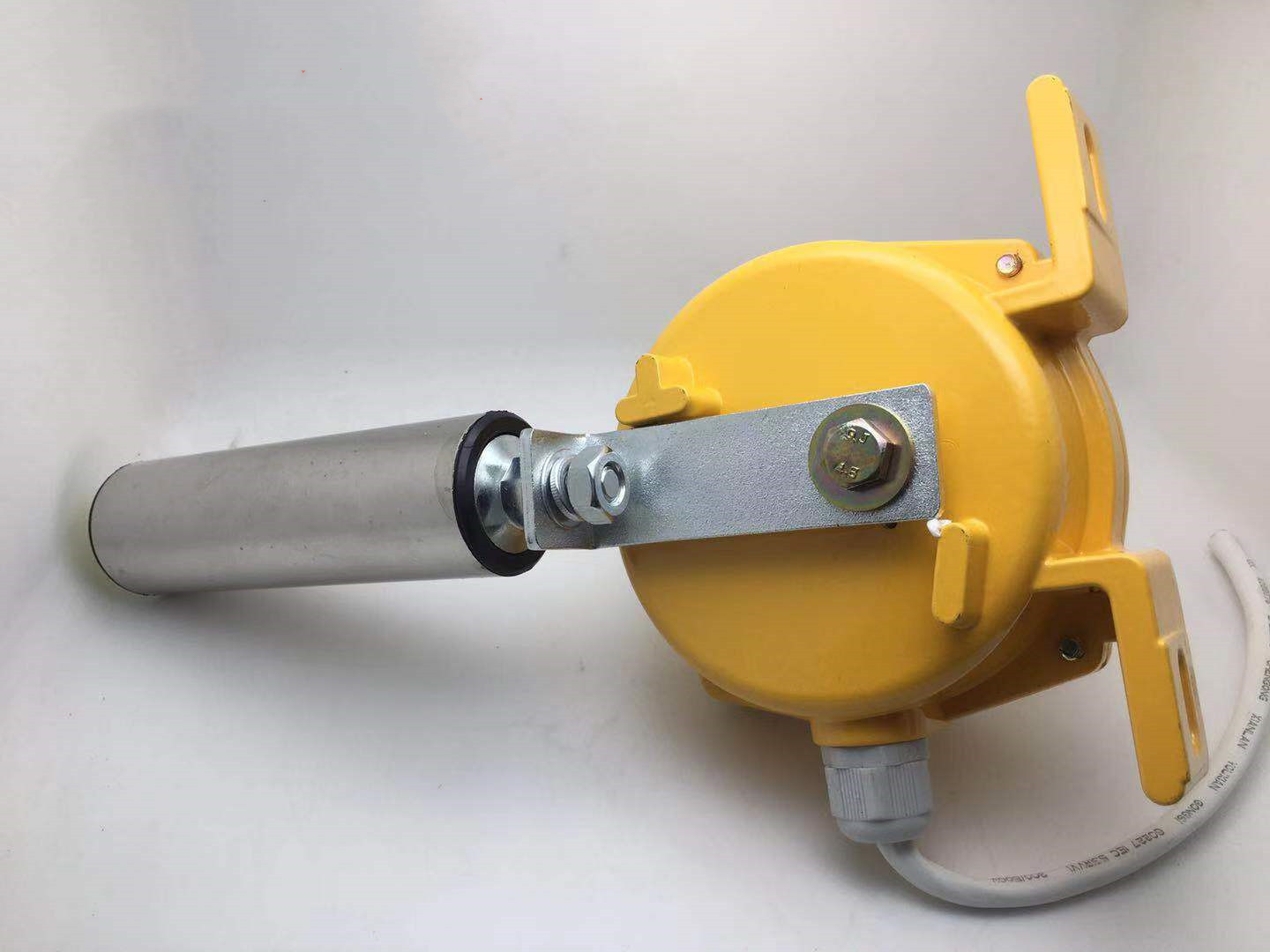

23. BKP2-12-30、BKP2-12-B

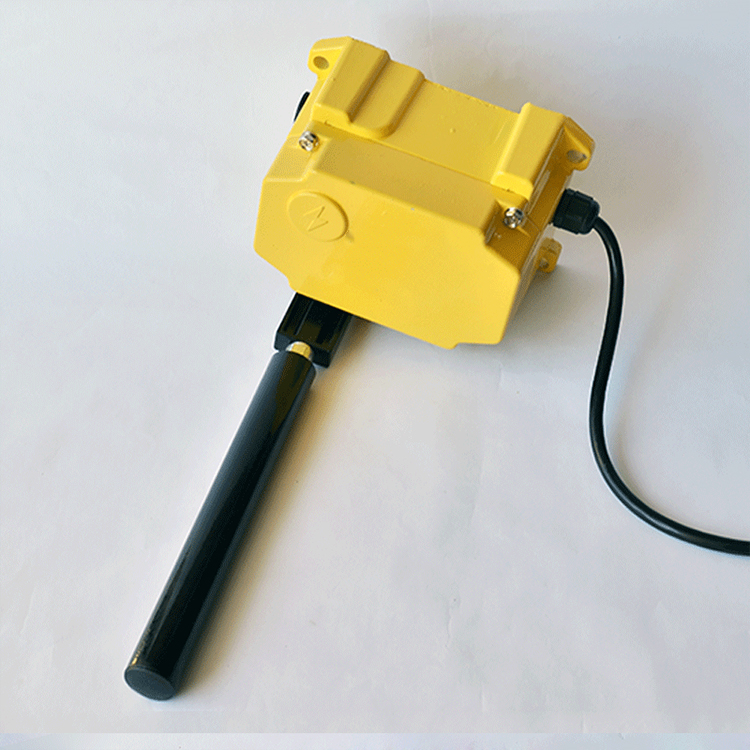

24. BKPT1 系列：BKPT1-10-45、BKPT1-20-35

25. BLPT-6230

26. BPK-2035、BPP-02GKH-10-30

27. BPX2-5（抗震 IP67）

28. BZX-2203、BZX51

29. CDPK-1

30. CKPP-G-14-3（耐高温）

31. CLW-R-LJ、YHLJ-1

32. CMT-PT-A

33. DB-AQ-I、DB-PL4868

34. DDP-K2J、DPP-K2D、DPP-K2J

35. DKT-A36LQ、DKZ-L312-CT

36. DMT-6080DKH（不锈钢耐酸碱）

37. DP-1（耐高温）

38. DPK-10-45、DPK-12-30、DPK-20-35、DPK-I/II

39. DPP-3A、DPP-CW211

40. DPP-LJ2

41. DQK-10-45、DQK-10A-45A、DQK-12-30、DQK-12A-15A、DQK-12A-30A、DQK-20A-35A

42. DV4-8107Z

43. DWPK12-30

44. E502A、TDP-I

45. EBBS-80EBS

46. EBP-20-35、EBR-20-35

47. ELAP-20 系列（ELAP-20、ELAP-202、ELAP-20-WSN）

48. ELAW-61P

49. EXBKPT1-12-30、EXBL-IP

50. EXDDP-K2J

51. EXHFKPT1 系列（-10-45/-12-30/-20-35）

52. EXKPT1 系列、EXKPT1-20-35-X

53. EXRPD1

54. ExZGLPT1

55. F4631S-0805-02、FPI-20-35

56. FAA-125N110

57. FBG-K4650GT

58. FE208、FE508

59. FJK-PPXLN

60. FKB-12-30、FKB-20-35

61. FKPP12-30-BM

62. FM1045、FM2035、FM2035B

63. FPK-12-30、FPK-20-35、FPK-III

64. FPKG-A00、FPKG-A

65. FSPK-111、FSPK-12-30、FSPK-20-35、FSPK-III

66. FSRK-II 12-30

67. FSSK-Ⅲ

68. G22H.T22、G379-T1GZ

69. GB145

70. GEJ 系列：GEJ-15、GEJ-2LM、GEJ30、GEJ40、GEJ45、GEJ70

71. GH-PP-001、GHB-K-1、GHH-20G-304

72. GHLS-10-45、GHLS-20-35

73. GHP-PP-001、GHPK 系列（-12-30/-10-45/-20-35/I/II/III）

74. GK1-2B、GML-KT360HGS

75. GRB 系列：GRB-14045-III、GRB-15248-III

76. GRPP-DP-02、GRPP-P-02-Ⅰ

77. GX-B1、GYA2010T

78. GYBP-12-30、GYTB-12-30

79. HBN-BSS-N-L-22

80. HF2G-10-45、HF2G-20-35

81. HFHKPT、HFKLT2-II

82. HFPK-III、HPK-II

83. HFPPKG-10-45、HFPPKG-20-35

84. HG-P、HGA21002

85. HL-5030、HLBHP-MC2JDC2238

86. HPK-12-30、HPK-20-35

87. HQ99-CHHBHQ-PXB8967、HQDQ-LJ、HQDQ-LKPPQGX

88. HQFY-96P-FYL、HQP-02GKH-20-30-A

89. HQPB-3050TKG304A、HQPB-HZHN21A

90. HQPK-1638GHK-A304、HQPK-PXB316

91. HQPP-996HZ、HQPXB-02GKH-304A

92. HQXT-18

93. HRPPA-Z2EXFS-5Y、HRPPK-12-30

94. HSBG-V3930A2AS15

95. HX-LS-2

96. HY-C-CL、HYKPT1-12-30

97. JHFP-20-35、XTD-PK

98. JHPK 系列（-12-30/-20-35/-12-35）

99. JHPKLS-P

100. JJSB-KPP-ZS

101. JKPT1-12-30、JSB-HQPP

102. JNL-TZ1-2

103. JPC-3A

104. JPK-12-30、JPK1-2、JPK2-S

105. JPKJ-SZ

106. JPKJSB-KPP

107. JPNS-II、JPNS-III

108. JSB-KPP-S、JSB-KPP-Z

109. JYB-PK 系列（-12-30/-16-35/-20-35）

110. KBP-1127、KBP3-127

111. KBS10-KD

112. KBW-220P

113. KDPE

114. KG1007A、KG1007A-2、KGE28、KGE9A

115. KGP-2、KHE-30J、KHP1-12

116. KLT1-1-2

117. KP11-12-30、KPP 系列（-12-30/-16-35/-20-35）

118. KPT1 系列（-10-45/-12-30/-12-35/-12-45/-20-35）、KPT1A-20-35

119. KPT2 系列（-10-35/-12-30/-20-35）

120. KPTJDP-II

121. KS-PKB-10-45、KT-A36LQ

122. LB-2B

123. LDS-E-Z、LEP220TNL、LEPP2201K

124. LH-220P、LHPE-102-L50V

125. LHPK-1245、LHPK-2035

126. LL1-S/LL1-Z、LL2-12-30

127. LLD1-Z、LLD2、LLD2-3

128. LPP2-1/LPP2-2

129. LPT1-12-30、LPT1-20-35

130. LT10-P、LW-PKG 系列（-12-30/-20-35）

131. M135 系列（-T1H/-T2P/-T1/-T2G）

132. MAP-R2J、MT-6080KH、MT-SS-PP

133. MYP-2NK、NKPK 系列（-20-35/1-12-30/1-20-35）

134. NS2-PP-10G、NST1 系列（-10-45/-12-30/-20-35）

135. NTZH-9SAA-2K

136. PB-1045、PB20-35

137. PF-B8H4、PJZY-400-B

138. PK 系列（-10-45/-12-30/-15-45/-2035/I/II/III）

139. PK1-2B 系列（-I-485-TH/-W）、PK1-A2Z-485-TH

140. PK2A-FG50V、PKA2-ZW

141. PKB 系列（-10-45/-12-30/-20-35）

142. PLQ-USU、PLR10、PLR10-3D-G

143. PNS-I、PNS-II、PNS-2

144. PP-HF2PII、PP-K2BG、PP-KB2II、PP-KTC-KF、PP03-P-W、PP2201K

145. PPK2-12-30、PPKG-12-30、PPKG-20-35

146. PPN 系列（-10-35/-10-45/-20-35）

147. PTI-12-30、PWG-10-45、PW（B）12-30

148. PXA-34K、PXA-34KK、PXA-34KK-A

149. PXB-02GKH-C、PXB-200TG-D

150. QHKT1P、QJLP2-12-30、QK2-1-30A

151. QPK-PXA-02GKH-10-30-A、QZ-EBBC-900

152. RHP-Y、ROS-2D、ROS-2D-FM

153. RPK-1、RPK-2-JTH、RPK-BG-1

154. S-KZQ-12LE、SAT8-1BXSR2T-P2D、SAT8-4BXX1122、SATB-11XPP-3960

155. SBN-PB-QX60、SBN15-T35Q、SBNPB 系列（-1230A/-2035A/-T1Q/-T2008K/-T3）

156. SBP-12-30、SBP-20-35

157. SMS-DPP-01、SPB-10-45、SPB-20-35、SPBI-1230

158. SPS-2D、SR-LMP-5D

159. SSG-12-30、SSG-20-35、ST29-BKPT1-10-45

160. SU2VKS、SXFJ-PDE-G、SXLSKG2

161. SYLHP-X-I-A、SZL-VL-S-F

162. T135-T2-1、TDR-1、TER-FP-51

163. THP 系列（-12-30/-10-45）、THP-Z

164. TKPZ-20-35、TLP-100-145、TLP-120-130、TLPK-IV

165. TP-I、TPKY 系列（-20-35/-2035/-5X2035）

166. TRKY 系列（-12-30/-20-35）

167. TYPP 系列（-16-35/-20-25/-20-35）

168. VG033-5、WFLT2-II、WHKP 系列（-I/-II/12-30）

169. WPK 系列（-10-45/-12-30/-20-35）

170. WSFG-B330HJ、WSK-K216-LK、WSP-J320P-K2

171. WY-B800-1.O-S

172. X-TB-1-1230、XA-02GKH-10-30-A

173. XCRT 系列（115/314/315）

174. XD-TB-1、XD-TB-1-1230

175. XDT-A-G2FY、XDT-B-1HN

176. XLPP 系列（-1/-10-45/-12-30/-20-35/-20-45/-D-12-30/-I-QT/-II/-J/-J-12-30/-J-20-45）

177. XNDQ-SD-A8、XPK 系列（-1045/-2035/-I）

178. XT-B-G2EK3、XTBP-12-30、XTBP-20

179. XTD-A-3KG7F、XTD-CLB-A2、XTD-PW1、XTD-PY-E

180. XTP-12-30、XYPKKBW-220L

181. YBLX-P1120、YF PK-12-30

182. YG12-830、YG12830、YG12–830-35

183. YHDPK、YHXPK、YHFPK、YHL-II

184. YHP 系列（-10-45/-12-30/-20-35）

185. YHPK 系列（-I/-II/-1/-2/-2Y）

186. YKP-12-30、YLPP-J-III

187. YM-PK2A、YSPP2-30

188. YTJKPT-II、YTJKPT1

189. YTYKCP、YWPPH-I、YWPPH-II

190. ZDPP、ZGPP 系列（-12-30/-20-35）

191. ZWK-12-30、ZWQ-A、ZWQ-I2-30

192. ZX-PPPT1-X、ZXL-703H、ZXPK-12-30

193. ZYKFG-DPA-200



二、防爆型两级跑偏开关（卓信原厂防爆认证）

1. KBW-220P 防爆两级跑偏开关

2. ZKBP-220、ZKBP-220-B、ZBKP-220-b

3. EXKPT1 系列防爆跑偏开关

4. EXHFKPT1 系列防爆跑偏开关

5. EXLDM-X、EXDS 粉尘防爆跑偏开关

6. BHFKPT1-12-30、BKPT1 系列防爆型

7. BLPT-6230 防爆自动跑偏开关

8. BZX-2203 矿用本安隔爆型

9. DPP-K2J 防爆型电厂专用

10. DQK-12-30 防水防爆型

11. FPI-12-30 粉尘防爆型

12. FPK-12-30 防爆系列

13. GHB-K-1 防爆跑偏控制器

14. JPK1S、JPK2-S 防爆型

15. KPT1 铸造防爆型、KPT1A 防爆系列

16. LTD-A 防爆溜槽堵塞配套跑偏开关

17. TDS-EX、TX-CD20 防爆型

18. XLPP-J-I 矿用本质安全防爆型

19. YWLJ-2 防爆配套跑偏开关

20. 3EPK-I、3EPK-II、3EPK-III 防爆系列



产品核心介绍（卓信原厂保障）

山东卓信机械两级跑偏开关全部为原厂设计、原厂生产、原厂供货，无贴牌、无代工，每一款型号均经过严格出厂检测，适配各种恶劣工况。产品采用铝合金 / 不锈钢壳体，防护等级最高可达 IP67，具备防尘、防水、防震、耐酸碱、耐腐蚀等特性；电压覆盖 0～220V、220V、380V、450V，支持一开一闭、两开两闭等多种触点输出，可直接接入 PLC 或控制系统。



所有型号均提供原厂技术参数、原厂安装图纸、原厂接线指导、原厂售后，批量采购可享受厂家直供价格，广泛适配皮带输送机、刮板机、提升机、斗提机、拉链机等设备，是煤矿、水泥、电力、化工、冶金等行业输送保护的优选原厂产品。

山东卓信机械有限公司自主研发并生产的两级跑偏开关，以上所有产品的型号均为原厂型号，可适配多种使用场景，国内知名大型企业均与我公司达成长期战略合作，得到国内外客户的一致好评。

山东卓信机械有限公司部分项目案例：新疆若羌电厂、新疆准东准能电厂、新疆五彩湾电厂、甘肃张掖电厂、甘肃张掖兔儿坝储煤项目、珠海高栏港口、青海金川矿业夏日哈木矿区、中煤能源电厂、中国华能电厂等，在化工企业、煤矿、电厂、砂石厂、粮仓、港口适用众多。
