NS2-PP-10G防粉尘两级跑偏开关

M135.T1跑偏开关

M135.T1跑偏开关是输送带自动化中不可缺的产品。可以用于地下、索道支撑皮带输送机；轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位；裙边给料机/输送机；重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动警示和停机的保护装置。

M135.T1跑偏开关工作原理：

两级跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12?），两级跑偏开关的*组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30?），两级跑偏开关的第二组触点动作，可使输送机自动停车。

M135.T1跑偏开关特点：结构简单实用、性能稳定可靠；防尘、防震、防潮；体积小、重量轻、寿命长；安装方便，免维护；输出信号既可与现场设备联锁使用，也可送达微机控制系统。

电源适应性广：24~380V

技术参数：

工作电压：24~380V

型号：HFKPT1-12-30

绝缘电阻：＞500MΩ

输出信号：无源开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90

重    量：2.5Kg

防护等级：IP65

复位方式：自动复位

响应时间：＜2mS

控制触点容量：3A-

动作力：50&plun;10N

M135.T1跑偏开关安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的间距和推力，建议皮带与档轮间的安装距离为120-160mm（详见安装示意图）。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是二级停机信号。

注意事项：

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

选型注意事项

1、尽量选择二或多跑偏开关，可以检测皮带不同的跑偏程度，为控制系统提供更多的信息。

2、优先选择开关本体带动作记忆及动作状态指示的产品。由于皮带输送机是动态运转的，具备此功能，可以便于确定皮带发生跑偏的具体位置、分析跑偏原因，也便于设备调试和维护。

3、有条件可以选择非接触式跑偏开关。非接触式跑偏开关使光电接近开关滚轮检测皮带是否跑偏。其优点是寿命长、易于维护，缺点是昂贵。

跑偏开关的分类：

跑偏开关有普通型的、接线腔型、地址编码的。

a.普通型的就是以上所说两级跑偏开关；

b.接线腔型跑偏开关是在普通型跑偏开关的基础上自带一个防水接线腔，现场控制电缆可直接接入接线腔，杜绝电缆接头受潮、虚连造成的故障。

c.地址编码型跑偏开关是在普通跑偏开关的基础上融合了XLline现场总线技术，实现了地址编码功能。适用于较长带式输送机作为远程监测现场设备的运行情况，解决了工人寻找故障点所带来的不便。

地址编码型两级跑偏开关与综合保护仪（网关）通过XLline现场总线方式连接，支持128个地址，且同一地址可多个开关同时使用，其特点是只需一条两芯电缆即可同时完成数据传输且无需电源供电。

本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。

当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。

当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。

一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。

二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。

当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。

为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。

我公司生产的BFK-PA301两级跑偏开关，BH-PW-LSKG两级跑偏开关，BPK-2035 两级跑偏开关 水泥厂跑偏开关，BPP-02GKH-10-30防爆两级跑偏开关，E502A皮带机跑偏开关，EBBS-80EBS防爆两级跑偏开关，EXHFKPT1-10-45防爆跑偏开关，EXKPT1-20-35-X防震跑偏传感器，FPI-12-30两级跑偏开关（粉尘防爆），FSPK-111两级跑偏开关，G22H.T22IP67跑偏开关，SATB-11XPP-3960防爆跑偏开关，PXA-34KK跑偏开关、不锈钢跑偏开关，SATB-11XPP-3960防爆跑偏开关BKPT1防爆两级跑偏开关CRS2D两级跑偏开关DPP跑偏开关DPK两级跑偏开关DFP防偏开关DWPK两级跑偏开关EXKPT两级跑偏开关FPK两级跑偏开关FPK防跑偏开关FM两级跑偏开关GRB跑偏开关GEJ隔爆跑偏开关关RHPY两级跑偏开关RPK两级跑偏开关ROS跑偏开关SR2D跑偏开关SSG(KPT1)两级跑偏开关SFLP两级跑偏开关SR-PK两级跑偏开关SPS跑偏开关SPB两级跑偏开关WHKP两级跑偏开关XPK两级跑偏开关XTD-PK跑偏开关XLPP两级跑偏开关XFP防偏开关XDFL2两级跑偏开关XCR跑偏开关XJM-PK两级跑偏开关YH跑偏开关YHFP两级跑偏开关YHPK两极跑偏开关YHFPK跑偏开关YHP两级跑偏开关3EPK跑偏开关等各种规格型号的跑偏开关，产品规格齐全，价格合理，欢迎选购！销售热线13153738403(微信同号)

产品质量承诺：

1、产品的制造和检测均有质量记录和检测资料。

2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。

卓信电气选型网站：http://www.sidajixie.cn

产品价格承诺：

1、为了保证产品的高可靠性和先进性，山东卓信生产的产品选材均选用高端原材料生产。

2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以合理优惠的价格提供给贵方。

产品交货期：一般常规格产品，款到发货，特殊产品需定制，按用户来样或图片参数要求定制，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。

产品售后承诺：产品售出，后续会为客户提供优质的售后服务保障，出现任何问题可以与我公司售后联系！



山东卓信机械有限公司专注工业输送机保护设备研发与生产，两级跑偏开关为公司核心原厂定型产品，全部型号均为卓信原厂设计、原厂生产、原厂供应，品质稳定、适配性强，广泛用于煤矿、水泥、电力、冶金、化工、粮食等行业皮带输送机，实时检测皮带跑偏状态，一级预警、二级停机，有效保护皮带、减少物料洒落与设备故障，是输送系统必备安全保护装置。

凭借着求知欲与决心，卓信的开关及各类传感器工程师们在过去10多年来致力创新，开创工业自动化技术的里程碑，10多年的经验使我们成为工业自动化领域创新而高效的开关和安全解决方案专家。

我们的工程师们对技术进步和变革充满激情和决心，我们将与您一起创造未来的创新产品并为市场设定新标准。

昨天、今天、明天，始终如一,客户的成功就是我们的动力。

山东卓信电气有限公司是一家主要生产皮带输送机设备全套产品的生产，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽防堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，耐高温接近开关、光电开关。广泛应用于各种输送机机械、矿山、纺织、造纸、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。

本文所有的型号均由山东卓信机械有限公司自主研发生产，质量可靠，价格合理，售后服务周到。

一、常规型两级跑偏开关（卓信原厂型号）

1. TYPP-20-35（0～220V）

2. PXA-02GKH-10-30 系列（-A/-B/-C）

3. DQK2-1-30B、DQK2-15AB-30AB

4. HHTSD1、HHTSD-1

5. JPKJ-S、JPKJ-Z

6. HFKPT1-12-30、HFKPT1-20-35、HFKPT1-10-45

7. THP-DZ、JSBHKPP、JSB-KPP 系列

8. LMQ-75024P（304 不锈钢）

9. F4631S-D0805-02

10. HKPP12-30、HKPP-12-30V

11. PWG-20-35、GYPB-20-35

12. PPKG-10-45、HFKPT-12-30

13. T.441-11yue-243（400V 矿用提升机）

14. PKS-80-35（450V 不锈钢）

15. HQPK-PXA-02GKH-20-30-A（6 线）

16. XT-PY-E（6 线）

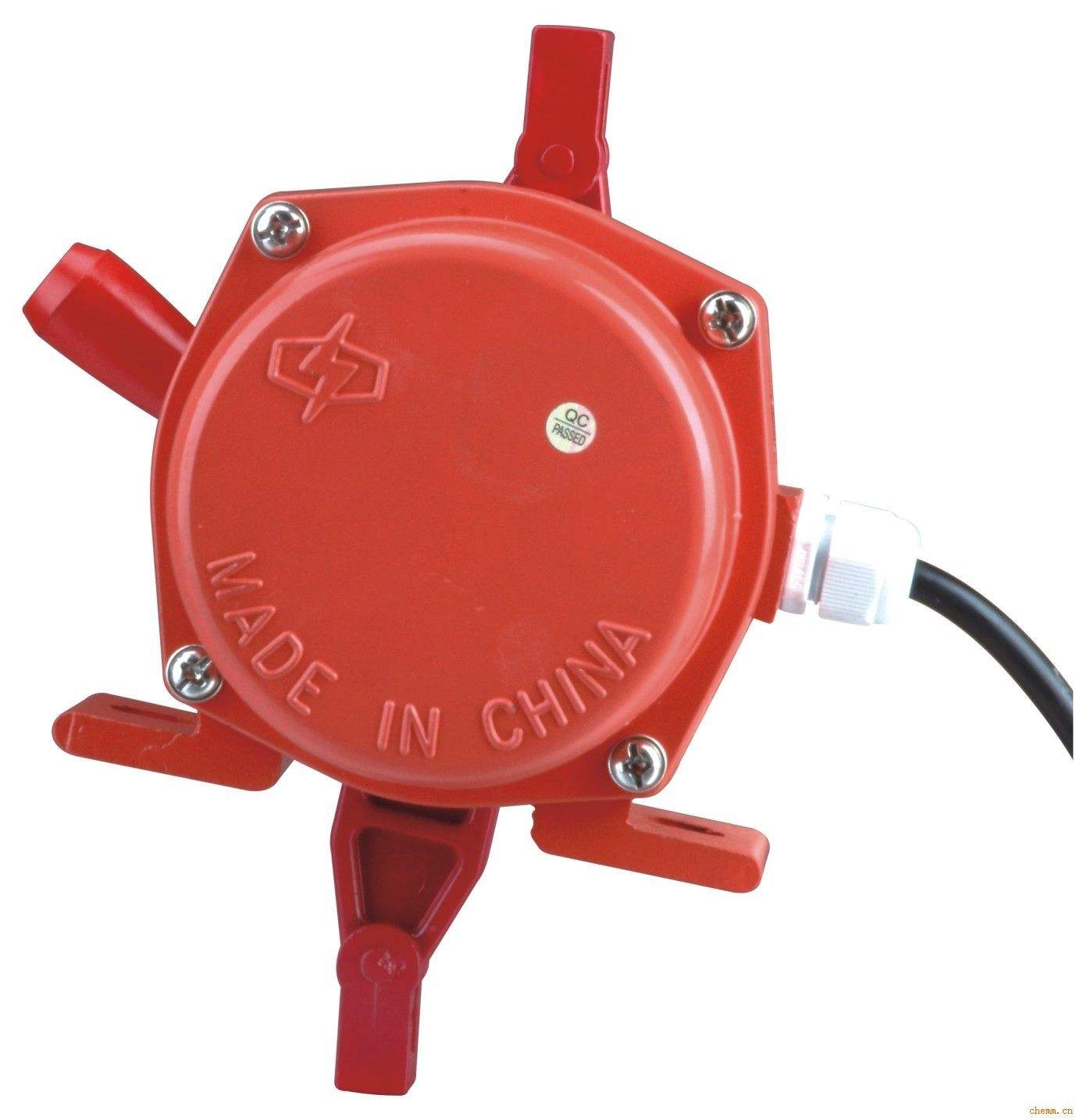

17. AMT-K2PD、AMT-K2P

18. AS-IPP1-30（耐高温）、AS-PP400（刮板机）

19. B-PL4868、JPK1S

20. BFK-PA301、BFK-PA302

21. BFPP-12-30

22. BH-PW-LSKG

23. BKP2-12-30、BKP2-12-B

24. BKPT1 系列：BKPT1-10-45、BKPT1-20-35

25. BLPT-6230

26. BPK-2035、BPP-02GKH-10-30

27. BPX2-5（抗震 IP67）

28. BZX-2203、BZX51

29. CDPK-1

30. CKPP-G-14-3（耐高温）

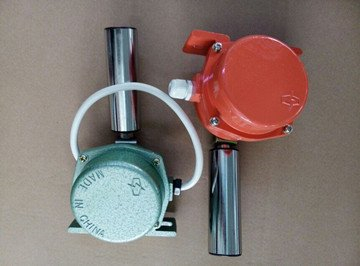

31. CLW-R-LJ、YHLJ-1

32. CMT-PT-A

33. DB-AQ-I、DB-PL4868

34. DDP-K2J、DPP-K2D、DPP-K2J

35. DKT-A36LQ、DKZ-L312-CT

36. DMT-6080DKH（不锈钢耐酸碱）

37. DP-1（耐高温）

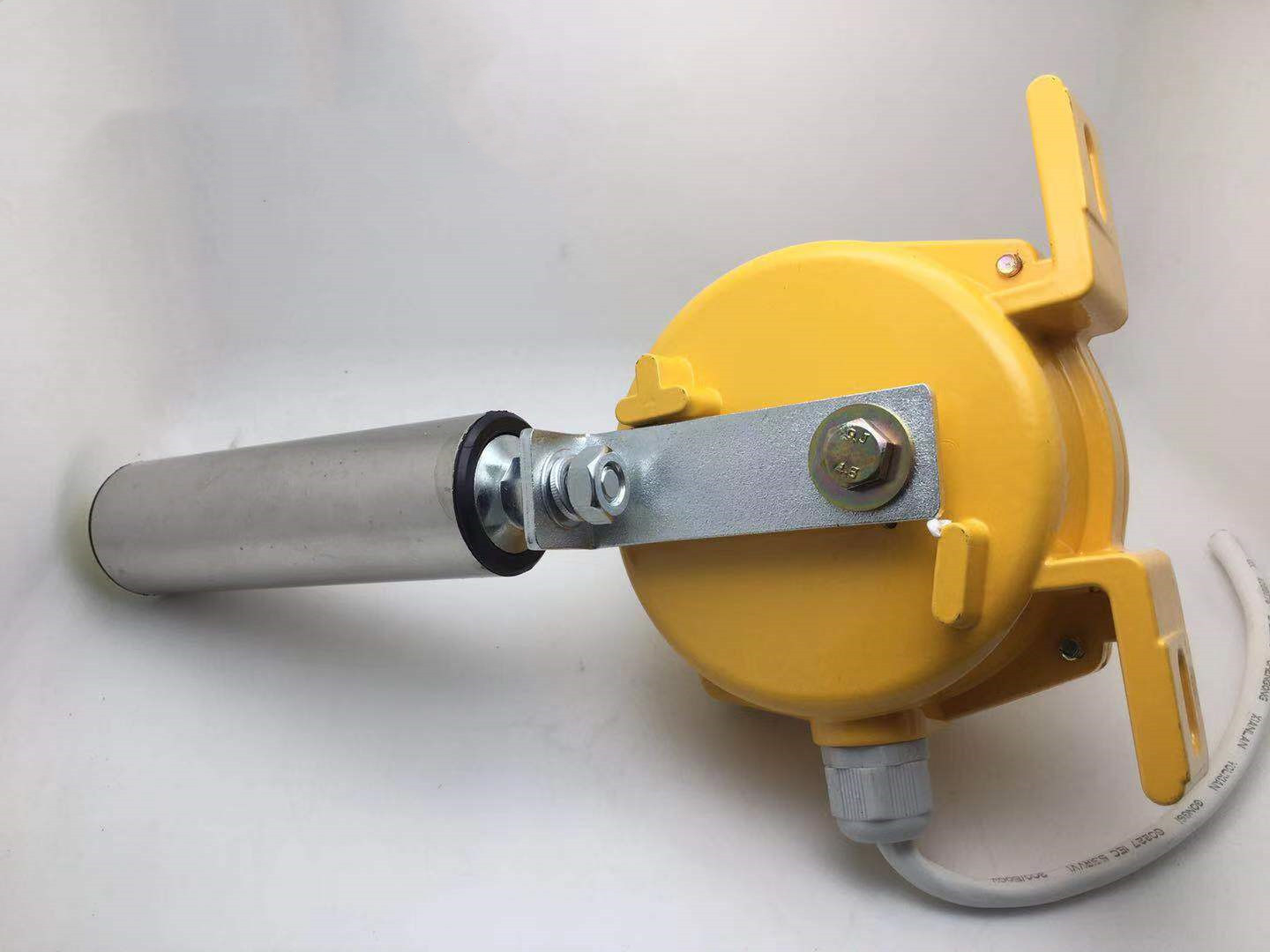

38. DPK-10-45、DPK-12-30、DPK-20-35、DPK-I/II

39. DPP-3A、DPP-CW211

40. DPP-LJ2

41. DQK-10-45、DQK-10A-45A、DQK-12-30、DQK-12A-15A、DQK-12A-30A、DQK-20A-35A

42. DV4-8107Z

43. DWPK12-30

44. E502A、TDP-I

45. EBBS-80EBS

46. EBP-20-35、EBR-20-35

47. ELAP-20 系列（ELAP-20、ELAP-202、ELAP-20-WSN）

48. ELAW-61P

49. EXBKPT1-12-30、EXBL-IP

50. EXDDP-K2J

51. EXHFKPT1 系列（-10-45/-12-30/-20-35）

52. EXKPT1 系列、EXKPT1-20-35-X

53. EXRPD1

54. ExZGLPT1

55. F4631S-0805-02、FPI-20-35

56. FAA-125N110

57. FBG-K4650GT

58. FE208、FE508

59. FJK-PPXLN

60. FKB-12-30、FKB-20-35

61. FKPP12-30-BM

62. FM1045、FM2035、FM2035B

63. FPK-12-30、FPK-20-35、FPK-III

64. FPKG-A00、FPKG-A

65. FSPK-111、FSPK-12-30、FSPK-20-35、FSPK-III

66. FSRK-II 12-30

67. FSSK-Ⅲ

68. G22H.T22、G379-T1GZ

69. GB145

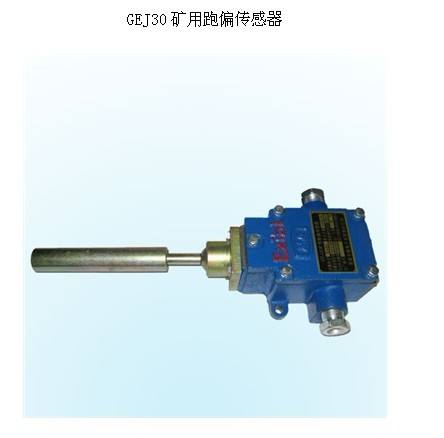

70. GEJ 系列：GEJ-15、GEJ-2LM、GEJ30、GEJ40、GEJ45、GEJ70

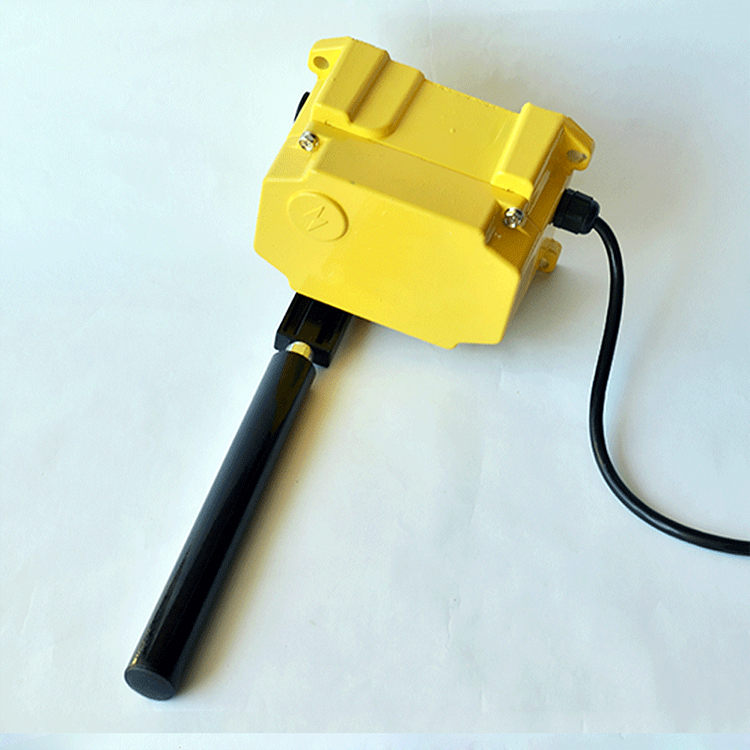

71. GH-PP-001、GHB-K-1、GHH-20G-304

72. GHLS-10-45、GHLS-20-35

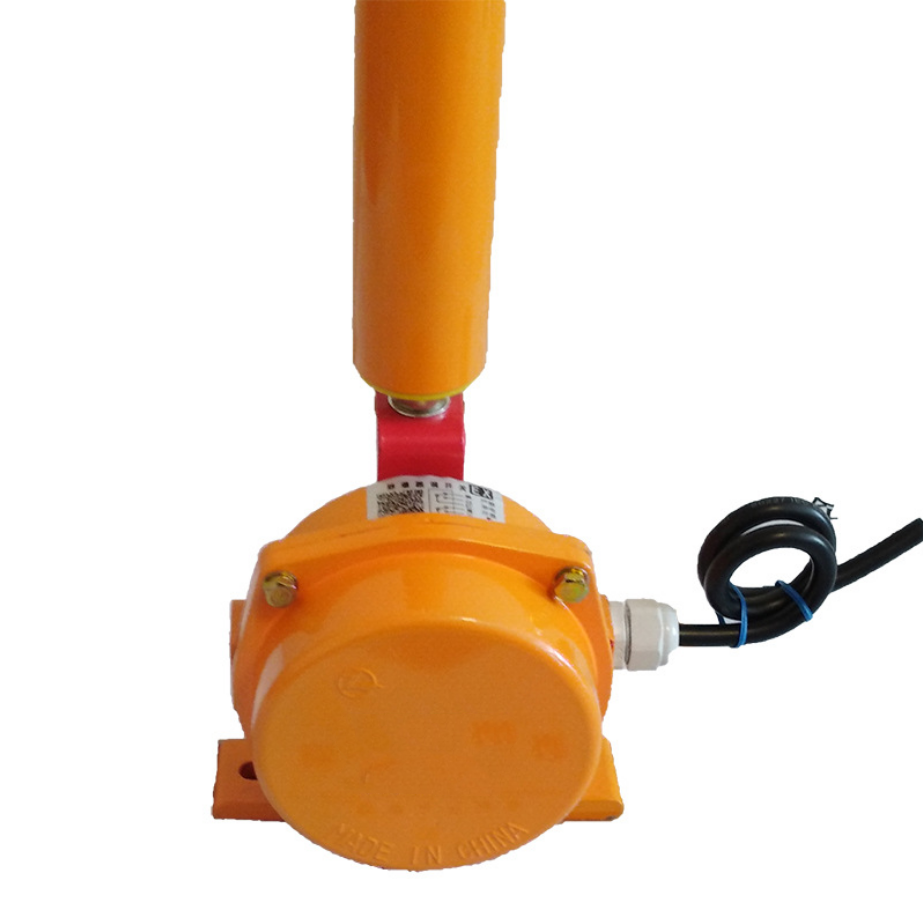

73. GHP-PP-001、GHPK 系列（-12-30/-10-45/-20-35/I/II/III）

74. GK1-2B、GML-KT360HGS

75. GRB 系列：GRB-14045-III、GRB-15248-III

76. GRPP-DP-02、GRPP-P-02-Ⅰ

77. GX-B1、GYA2010T

78. GYBP-12-30、GYTB-12-30

79. HBN-BSS-N-L-22

80. HF2G-10-45、HF2G-20-35

81. HFHKPT、HFKLT2-II

82. HFPK-III、HPK-II

83. HFPPKG-10-45、HFPPKG-20-35

84. HG-P、HGA21002

85. HL-5030、HLBHP-MC2JDC2238

86. HPK-12-30、HPK-20-35

87. HQ99-CHHBHQ-PXB8967、HQDQ-LJ、HQDQ-LKPPQGX

88. HQFY-96P-FYL、HQP-02GKH-20-30-A

89. HQPB-3050TKG304A、HQPB-HZHN21A

90. HQPK-1638GHK-A304、HQPK-PXB316

91. HQPP-996HZ、HQPXB-02GKH-304A

92. HQXT-18

93. HRPPA-Z2EXFS-5Y、HRPPK-12-30

94. HSBG-V3930A2AS15

95. HX-LS-2

96. HY-C-CL、HYKPT1-12-30

97. JHFP-20-35、XTD-PK

98. JHPK 系列（-12-30/-20-35/-12-35）

99. JHPKLS-P

100. JJSB-KPP-ZS

101. JKPT1-12-30、JSB-HQPP

102. JNL-TZ1-2

103. JPC-3A

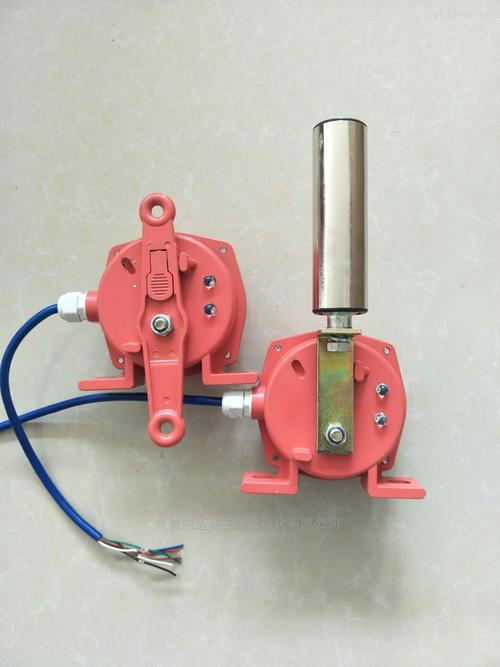

104. JPK-12-30、JPK1-2、JPK2-S

105. JPKJ-SZ

106. JPKJSB-KPP

107. JPNS-II、JPNS-III

108. JSB-KPP-S、JSB-KPP-Z

109. JYB-PK 系列（-12-30/-16-35/-20-35）

110. KBP-1127、KBP3-127

111. KBS10-KD

112. KBW-220P

113. KDPE

114. KG1007A、KG1007A-2、KGE28、KGE9A

115. KGP-2、KHE-30J、KHP1-12

116. KLT1-1-2

117. KP11-12-30、KPP 系列（-12-30/-16-35/-20-35）

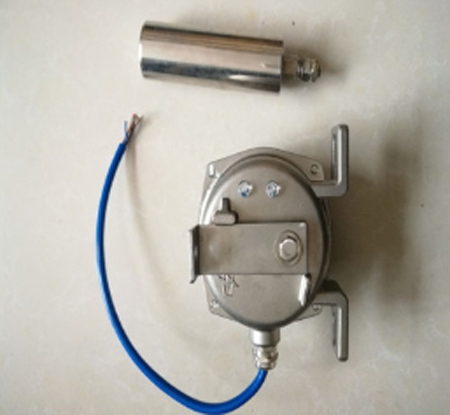

118. KPT1 系列（-10-45/-12-30/-12-35/-12-45/-20-35）、KPT1A-20-35

119. KPT2 系列（-10-35/-12-30/-20-35）

120. KPTJDP-II

121. KS-PKB-10-45、KT-A36LQ

122. LB-2B

123. LDS-E-Z、LEP220TNL、LEPP2201K

124. LH-220P、LHPE-102-L50V

125. LHPK-1245、LHPK-2035

126. LL1-S/LL1-Z、LL2-12-30

127. LLD1-Z、LLD2、LLD2-3

128. LPP2-1/LPP2-2

129. LPT1-12-30、LPT1-20-35

130. LT10-P、LW-PKG 系列（-12-30/-20-35）

131. M135 系列（-T1H/-T2P/-T1/-T2G）

132. MAP-R2J、MT-6080KH、MT-SS-PP

133. MYP-2NK、NKPK 系列（-20-35/1-12-30/1-20-35）

134. NS2-PP-10G、NST1 系列（-10-45/-12-30/-20-35）

135. NTZH-9SAA-2K

136. PB-1045、PB20-35

137. PF-B8H4、PJZY-400-B

138. PK 系列（-10-45/-12-30/-15-45/-2035/I/II/III）

139. PK1-2B 系列（-I-485-TH/-W）、PK1-A2Z-485-TH

140. PK2A-FG50V、PKA2-ZW

141. PKB 系列（-10-45/-12-30/-20-35）

142. PLQ-USU、PLR10、PLR10-3D-G

143. PNS-I、PNS-II、PNS-2

144. PP-HF2PII、PP-K2BG、PP-KB2II、PP-KTC-KF、PP03-P-W、PP2201K

145. PPK2-12-30、PPKG-12-30、PPKG-20-35

146. PPN 系列（-10-35/-10-45/-20-35）

147. PTI-12-30、PWG-10-45、PW（B）12-30

148. PXA-34K、PXA-34KK、PXA-34KK-A

149. PXB-02GKH-C、PXB-200TG-D

150. QHKT1P、QJLP2-12-30、QK2-1-30A

151. QPK-PXA-02GKH-10-30-A、QZ-EBBC-900

152. RHP-Y、ROS-2D、ROS-2D-FM

153. RPK-1、RPK-2-JTH、RPK-BG-1

154. S-KZQ-12LE、SAT8-1BXSR2T-P2D、SAT8-4BXX1122、SATB-11XPP-3960

155. SBN-PB-QX60、SBN15-T35Q、SBNPB 系列（-1230A/-2035A/-T1Q/-T2008K/-T3）

156. SBP-12-30、SBP-20-35

157. SMS-DPP-01、SPB-10-45、SPB-20-35、SPBI-1230

158. SPS-2D、SR-LMP-5D

159. SSG-12-30、SSG-20-35、ST29-BKPT1-10-45

160. SU2VKS、SXFJ-PDE-G、SXLSKG2

161. SYLHP-X-I-A、SZL-VL-S-F

162. T135-T2-1、TDR-1、TER-FP-51

163. THP 系列（-12-30/-10-45）、THP-Z

164. TKPZ-20-35、TLP-100-145、TLP-120-130、TLPK-IV

165. TP-I、TPKY 系列（-20-35/-2035/-5X2035）

166. TRKY 系列（-12-30/-20-35）

167. TYPP 系列（-16-35/-20-25/-20-35）

168. VG033-5、WFLT2-II、WHKP 系列（-I/-II/12-30）

169. WPK 系列（-10-45/-12-30/-20-35）

170. WSFG-B330HJ、WSK-K216-LK、WSP-J320P-K2

171. WY-B800-1.O-S

172. X-TB-1-1230、XA-02GKH-10-30-A

173. XCRT 系列（115/314/315）

174. XD-TB-1、XD-TB-1-1230

175. XDT-A-G2FY、XDT-B-1HN

176. XLPP 系列（-1/-10-45/-12-30/-20-35/-20-45/-D-12-30/-I-QT/-II/-J/-J-12-30/-J-20-45）

177. XNDQ-SD-A8、XPK 系列（-1045/-2035/-I）

178. XT-B-G2EK3、XTBP-12-30、XTBP-20

179. XTD-A-3KG7F、XTD-CLB-A2、XTD-PW1、XTD-PY-E

180. XTP-12-30、XYPKKBW-220L

181. YBLX-P1120、YF PK-12-30

182. YG12-830、YG12830、YG12–830-35

183. YHDPK、YHXPK、YHFPK、YHL-II

184. YHP 系列（-10-45/-12-30/-20-35）

185. YHPK 系列（-I/-II/-1/-2/-2Y）

186. YKP-12-30、YLPP-J-III

187. YM-PK2A、YSPP2-30

188. YTJKPT-II、YTJKPT1

189. YTYKCP、YWPPH-I、YWPPH-II

190. ZDPP、ZGPP 系列（-12-30/-20-35）

191. ZWK-12-30、ZWQ-A、ZWQ-I2-30

192. ZX-PPPT1-X、ZXL-703H、ZXPK-12-30

193. ZYKFG-DPA-200



二、防爆型两级跑偏开关（卓信原厂防爆认证）

1. KBW-220P 防爆两级跑偏开关

2. ZKBP-220、ZKBP-220-B、ZBKP-220-b

3. EXKPT1 系列防爆跑偏开关

4. EXHFKPT1 系列防爆跑偏开关

5. EXLDM-X、EXDS 粉尘防爆跑偏开关

6. BHFKPT1-12-30、BKPT1 系列防爆型

7. BLPT-6230 防爆自动跑偏开关

8. BZX-2203 矿用本安隔爆型

9. DPP-K2J 防爆型电厂专用

10. DQK-12-30 防水防爆型

11. FPI-12-30 粉尘防爆型

12. FPK-12-30 防爆系列

13. GHB-K-1 防爆跑偏控制器

14. JPK1S、JPK2-S 防爆型

15. KPT1 铸造防爆型、KPT1A 防爆系列

16. LTD-A 防爆溜槽堵塞配套跑偏开关

17. TDS-EX、TX-CD20 防爆型

18. XLPP-J-I 矿用本质安全防爆型

19. YWLJ-2 防爆配套跑偏开关

20. 3EPK-I、3EPK-II、3EPK-III 防爆系列



产品核心介绍（卓信原厂保障）

山东卓信机械两级跑偏开关全部为原厂设计、原厂生产、原厂供货，无贴牌、无代工，每一款型号均经过严格出厂检测，适配各种恶劣工况。产品采用铝合金 / 不锈钢壳体，防护等级最高可达 IP67，具备防尘、防水、防震、耐酸碱、耐腐蚀等特性；电压覆盖 0～220V、220V、380V、450V，支持一开一闭、两开两闭等多种触点输出，可直接接入 PLC 或控制系统。



所有型号均提供原厂技术参数、原厂安装图纸、原厂接线指导、原厂售后，批量采购可享受厂家直供价格，广泛适配皮带输送机、刮板机、提升机、斗提机、拉链机等设备，是煤矿、水泥、电力、化工、冶金等行业输送保护的优选原厂产品。

山东卓信机械有限公司自主研发并生产的两级跑偏开关，以上所有产品的型号均为原厂型号，可适配多种使用场景，国内知名大型企业均与我公司达成长期战略合作，得到国内外客户的一致好评。

山东卓信机械有限公司部分项目案例：新疆若羌电厂、新疆准东准能电厂、新疆五彩湾电厂、甘肃张掖电厂、甘肃张掖兔儿坝储煤项目、珠海高栏港口、青海金川矿业夏日哈木矿区、中煤能源电厂、中国华能电厂等，在化工企业、煤矿、电厂、砂石厂、粮仓、港口适用众多。
