304不锈钢两级跑偏开关

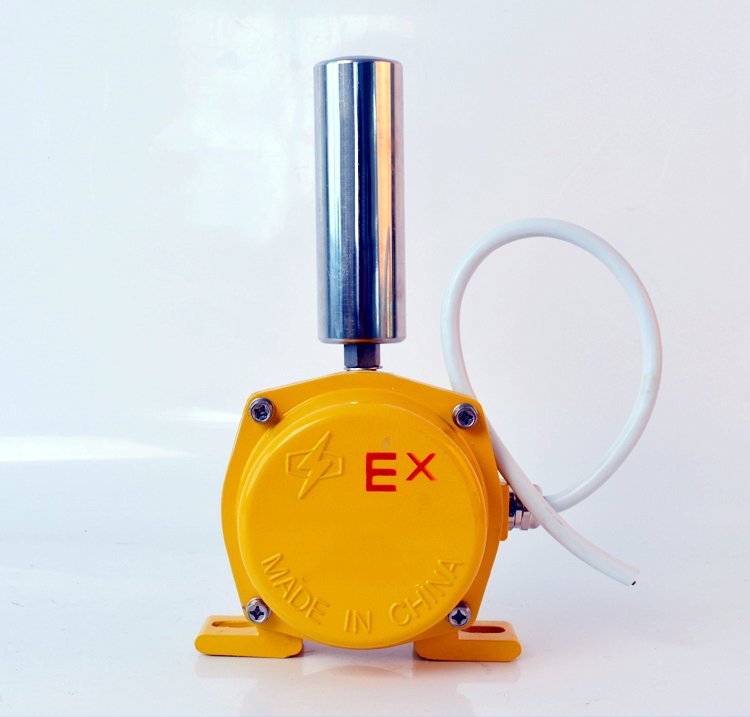

两级跑偏开关 PXA-02GKK-A

型号：PXA-02GKK-A、PXA-34KK-A、FM2035

产品名称：两级跑偏开关

两级跑偏开关可有效的防止由皮带跑偏而产生的事故，是一种带式输送机的保护装置。

XCRT315、XCRT314、XCRT115、PXA-02GKK-A、PXA-34KK-A、FM2035两级跑偏开关

PXA-02GKK-A技术参数：

1. 额定电压：AC380V

2．额定电流：5安

3. 触点数量:二组独立的常开、常闭接点

4．外壳防护别：DT型尘密外壳，防护等IP67

5．周围环境温度：-25～80℃

6．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作

7．外形尺寸：壳体L×W×H（mm）190×135×100。

8．操作力：5～7㎏

9．通讯接口：RS485地址编码 联网通讯（对后缀BM的型号有效

PXA-02GKK-A使用环境条件：

a.环境温度：-40℃~60℃

b.相对湿度不大于85

c.海拨高度不超过2000m

d.使用寿命：开关动作10万次

e.绝缘电压：AC1000试验1分钟

f.触点容量：≤AC380 ≤3A

g.防护等级：IP65

PXA-02GKK-A安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。

PXA-02GKK-A结构特点：

1.本机采用铝合金精密压铸壳体、强度高、重量轻

2.外壳防护等级达IP65，可在恶劣环境中长期工作；

3.机内采用进口行程开关，触点容量大、动作灵敏、可靠。

本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。

当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。

当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。

一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。

二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。

当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。

为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。

适用范围

　　两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备

LW-PKG-12-30，PK1-2BW，PXA-34K，PXA-34KK-A，PH12-30，ROS-2D，TLPK，WHKP-12-30、XLPP，YTJKPT1，YTJKPT2，YWPPH，ZWQ-I2-30， DDP-LJ2， DPK-12-30，DPP-LJ2, HFKPT1-12-30，HFKPT1-20-35两级跑偏开关

两级跑偏开关 PXA-02GKK-A



两级跑偏开关 KPT-12-30 KPT-20-35

两级跑偏开关KPT-12-30、KPT-20-35、KPT-10-45

KPT1-12-30两极跑偏开关两级跑偏开关是用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。本产品由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。

跑偏开关用途：

跑偏开关，拉绳开关是带式输送机关键的控制元件，主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中。随着PC机的广泛应用，输送系统的自动化程度也不断提高，对输送机的关键配套元件-----跑偏开关、拉绳开关提出了新的要求。

  我公司为了适应市场需求，开发研制了新一代的两级跑偏开关和拉绳开关。经过多年使用和处理用户反馈的信息，我们改进了其不足之处，并进一步完善了生产工艺，使产品得到了市场的认可，为输送系统自动化控制提供了可靠的传感元件。

跑偏开关结构特点：

1． 本产品采用铝合金铸造壳体、强度高、重量轻。

2． 外壳防护等级达到IP67，可在恶劣环境下长期工作。

 3． 本产品动作灵敏、稳定性高、性能可靠。

 KPT-12-30 KPT-20-35技术参数：

1. 额定电压：AC380V

2．额定电流：5安

3. 触点数量:二组独立的常开、常闭接点

4．外壳防护别：DT型尘密外壳，防护等IP67

5．周围环境温度：-25～80℃

6．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作

7．外形尺寸：壳体L×W×H（mm）190×135×100。

8．操作力：5～7㎏

9．通讯接口：RS485地址编码 联网通讯（对后缀BM的型号有效

KPT-12-30 KPT-20-35使用环境条件：

a.环境温度：-40℃~60℃

b.相对湿度不大于85

c.海拨高度不超过2000m

d.使用寿命：开关动作10万次

e.绝缘电压：AC1000试验1分钟

f.触点容量：≤AC380 ≤3A

g.防护等级：IP65

KPT-12-30 KPT-20-35安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。

两级跑偏开关工作原理 ：

当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

KPT-12-30 KPT-20-35跑偏开关安装调整：

 1．将跑偏开关固定在支架上，然后安装在胶带机上。

 2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。) 3．立辊下端1/3处。

 4．每100m胶带可安装跑偏开关
