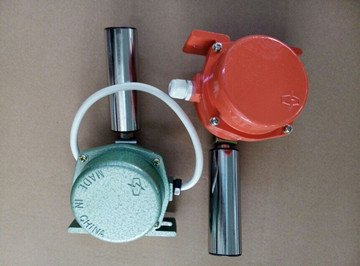

JHFP-20-35、XTD-PK两级跑偏开关
JHFP-12-30,JHFP-10-45,JHFP-20-35，XTD-PK,XTD-SH,XTD-SJ,XTD-SL，YHPK-I,YHPK-II,YHFPK-I,YHFPK-II两级跑偏开关
两级跑偏开关是实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。
一、结构特点:
通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置;
封闭、防腐、坚固的铸铝外壳,防护标准IP65,可在恶劣环境长期工作;
不需要在拆除动作杆下,即可拆掉盖板进行维修;
进口动作杆轴承,可长时在转速4000转/分下运作;
动作角度12°时报警触点动作,动作角度30°时,即为停机信号输出
二、使用与安装:
防偏开关可固定在输送机纵梁顶部或底部,动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部滚筒0.3—2米的地方。当皮带跑偏时,迫使动作杆偏离,触动报警开关。如果继续偏离,触动别一组开关,输送机就会保护停机。
JHFP-20-35、XTD-PK技术参数：
1. 额定电压：AC380V
2．额定电流：5安
3. 触点数量:二组独立的常开、常闭接点
4．外壳防护别：DT型尘密外壳，防护等IP67
5．周围环境温度：-25～80℃
6．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作
7．外形尺寸：壳体L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通讯接口：RS485地址编码 联网通讯（对后缀BM的型号有效
使用环境条件：
a.环境温度：-40℃~60℃
b.相对湿度不大于85
c.海拨高度不超过2000m
d.使用寿命：开关动作10万次
e.绝缘电压：AC1000试验1分钟
f.触点容量：≤AC380 ≤3A
g.防护等级：IP65
四、应用范围:
⊙常规皮带输送机
⊙地下、索道支撑皮带输送机
⊙轮船装卸系统
⊙堆垛、取料输送机
⊙倾斜和梭式输送机
⊙起重机/挖掘机起重臂限位
⊙裙边给料机/输送机
⊙重开极限开关
五、特殊选件:
不锈钢盖板螺丝
不锈钢动作杆及不锈钢立锟
可选配安装支架
可增加开关触点个数
六、接线方式:
本机出厂时配备接线图,用户可按照说明进行接线。
JHFP-20-35、XTD-PK两级跑偏开关
跑偏开关简介：
跑偏开关用于检测胶带机胶带的跑偏量和扭出程度。可防止皮带边缘的损伤和因为胶带的跑偏而引起的物料胶落。是实现自动报警和停机的一种保护性开关。技术参数使用温度-40℃~+60℃工作压力80~110kpa电器寿命开关动作10万次
跑偏开关用途：
跑偏开关FPKG-A00用于胶带运输机现场发生紧急事故时，启动本机开关，立即停机，防止事故的扩大。 本机由于安装方便，开关运行可靠，在胶带运输机现场得到广泛的应用。
广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的常规皮带输送机、地下索道支撑皮带输送机、轮船装卸系统、堆垛/取料输送机、倾斜和梭式输送机、起重机、挖掘机、起重臂限位、裙边给料机等各类输送机。重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。
跑偏开关功能：
当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发生一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于警告或停机，胶带机复位正常运行，立棍自动复位。
