跑偏开关HFKPT1-20-35，防爆两级跑偏开关，跑偏传感器

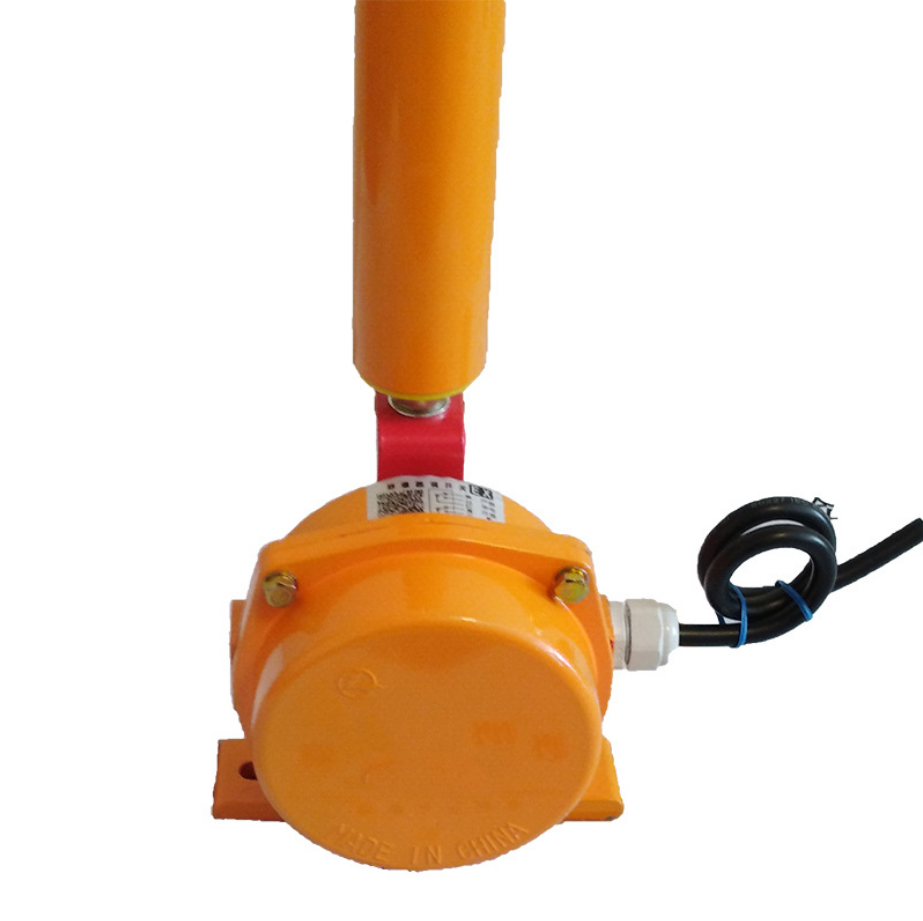

HFKPT1-20-35两级跑偏开关
HFKPT1-12-30、HFKPT1-20-35、XLPP-12-30、XLPP-20-45、DPK-12-30、DPK-20-35、DPK-10-45，两极跑偏开关，皮带跑偏开关
一HFKPT1-20-35，概述
两级跑偏开关用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。
二、HFKPT1-20-35技术参数
1、 使用环境条件
a 环境温度-30~+50oC
b 相对湿度不大于852
三、 HFKPT1-20-35主要参数见下表
参数 型号 动作角度 极限角度 动作力（kg） 触点数量 触点容量 复位方式 可靠性 重量（KG）
常开 常闭
HFKPT1-12-30 12 30 70 2 2 AC380V5A 自动复位 >10六次方 3.5
HFKPT1-10-45 10 45 70
HFKPT1-20-35 20 35 70
四、HFKPT1-20-35结构特点
1， 本机采用铝合金精密压铸壳体、强度高、重量轻；
2， 外壳防护等级达IP67，可在恶劣环境中长期工作；
3， 机内采用进口行程开关，触点容量大、动作灵敏、可靠。
五，HFKPT1-20-35工作原理
当运动中的胶带发生跑偏时，胶带边缘带动立旋转并挤压使之倾料。若立辊倾斜大于一级动作角度时，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号，两组开关信号可分别用于告警或停机。
本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。
当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。
当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。
一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。
二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。
当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。
为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。
六，HFKPT1-20-35安装调整
1、将跑偏开关固定在支架上，然后安装在胶带机架上；
2、立辊轴线与胶带平面垂直，立辊与胶带边缘距离为L=50-100mm;
3、胶带位于立辊下端1/3处；
4、每100m胶带可安装跑偏开关3对（6台）。
七、HFKPT1-20-35适用范围
两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。
