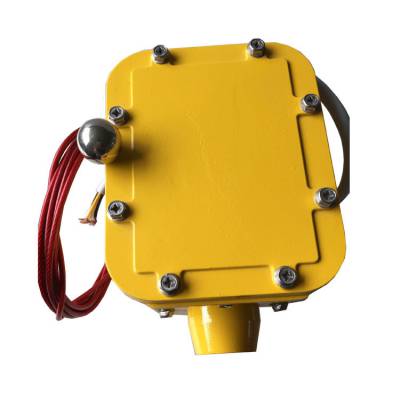

PDSL-K265M皮带防撕裂控制器厂家详细介绍
卓信PDSL-K265M皮带防撕裂控制器厂家
一、简介
在皮带出现由于撕裂、戳穿、交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供baojing信号或关掉输送机。
撕裂开关成对安装在皮带两侧，由两段乙烯外套的hangkong钢丝绳连接起来。绳的一端yongjiu固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路，低昂物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时，即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动快关发出baojing或关掉输送机。故障排除后将自销手柄往下按，是机内的凸轮轴复位待开机
卓信PDSL-K265M皮带防撕裂控制器厂家
设置在受料段胶带下缓冲托辊之间。位置控制器开关位置控制器皮带防撕裂开关
1.安装支架和撕裂开关，撕裂开关的拉环要与胶 带边缘同高，若高度不够可在支
架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。
2.挂上拦索：一端穿过撕裂开关的拉环用索扣扣死，另一 端穿过对方撕裂开关支架中间的
圆孔待用。
3.安装好二只撕裂开关和挂两条拦索。再加30度弯角处把 两条拦索扣在一起，但不能扣
死。
4.收紧双方支架中间孔内的拦索然后扣死索扣。
5.测试拦索的松紧：一般作用在0.9kg即可触发开关为宜。
6.胶带在荷载下沉时要与缆绳保持5mm～10mm即可。
撕裂开关是检测输送带纵向撕裂并报警的一种保护装置，用于在输送带出现撕裂、戳穿、交
界处损坏或锐利物凸出皮带时，自动提供报警或紧急停机。撕裂开关成对安装在皮带两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端固定
在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形成了一个闭合的回
路，当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时、即探测出故障。因为线绳的受
力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动开关发出报警或
关掉输送机。故障排除后将自
销手炳往下按，使机内的凸轮轴复位待开机。
皮带防撕裂控制器PDSL265M技术参数
1、铸铝壳体防尘、防雨、适合室内外安装；
2、开关额定值为20A／125，250V或480VAC；
3、开关可根据需要接成常开或常闭形式；
卓信PDSL-K265M皮带防撕裂控制器厂家
结构特点
1.本机采用拦索方式检测，传感器为与胶带平行放置的钢丝绳，绳索两端为二组开关体。
2.壳体表面采用静电喷塑涂覆工艺，漆膜均匀，附着力强，不易老化。
3.机内选用微动开关。
4.安装使用方便，监测灵敏度高。
5.控制线路设有延时继电器，以免发生错误动作，延时可调，延时范围为1～5s；
6.检测元件感知器密封性较强，可在恶劣条件下使用；
7.控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障实现上述撕裂报警功能。
卓信PDSL-K265M皮带防撕裂控制器厂家
安装说明
防撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。
挂上拦索，一端穿过撕裂开关的拉环用索扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。
收紧双方支架中间孔内的拦索然后扣死索扣。
拦索的松紧，一般作用在0.9Kg既可触发开关为宜。
卓信PDSL-K265M皮带防撕裂控制器厂家
应用范围
撕裂开关在冶金、矿山、煤炭、电力、港口等行业广泛应用的带式输送机中，由于输送物料中不可避免地夹杂有尖硬物(如钢筋、废钢件等)
卓信PDSL-K265M皮带防撕裂控制器厂家
工作原理：
撕裂开关成对安装在皮带两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端***固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路，低昂物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时，即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动快关发出报警或关掉输送机。故障排除后将自销手柄往下按，是机内的凸轮轴复位待开机。
卓信PDSL-K265M皮带防撕裂控制器厂家
使用：
随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕裂检测器，应安装在*个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当检测器安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。
卓信PDSL-K265M皮带防撕裂控制器厂家
卓信公司部分产品：
纵向撕裂开关、防撕裂开关、YHDL-2、YHZL、ZL-A、ZL-B、YHZL-2、SL-A、SL-B、SLKG-200HL、PDSL-160KHB、HFS-A、HFS-B，YPSL-A，YPZLD-10A、SLKG-120-25、FSZL、THZL-B-II
超速开关 LY1-1600、超速开关、LY1-1750D、LY1-1X600超速开关
