SL-B触点容量415V3A纵向撕裂保护开关详细介绍
HFZL-K ｜触点容量 415V 3A 纵向撕裂保护开关 【山东卓信电气有限公司，纵向撕裂开关】
皮带纵向撕裂开关HFZL-K、皮带防撕裂检测器 可以安装在溜槽出料口与输送带之间，因物料堵塞而挤压安装在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有自锁和延时功能，从而避免和减少撕裂事故的发生。
纵向撕裂开关是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机胶带有异常情况下或被异物穿透后，随着胶带的运行异物使感知器受到挤压，这时监控装置立刻发出信号，输送到控制箱指令系统，发出报警和停机信号。

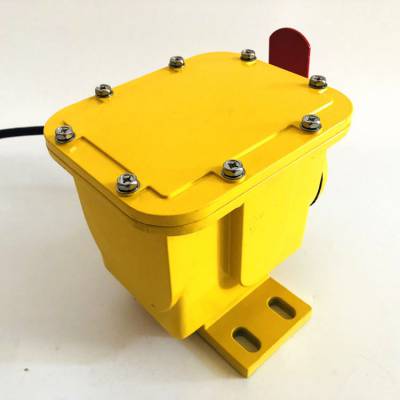

皮带纵向撕裂开关HFZL-K、皮带防撕裂检测器 成对安装在输送机皮带两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端***固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路，当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时，即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按，是机内的凸轮轴复位待开机。
SL-B触点容量415V3A纵向撕裂保护开关
参数
触 点 数 量： 2常开 2常闭
触 点 容 量： AC250V 3A
控 制 箱 电 压： 220V 50HZ
感知 器 动作力： 10-20KG
环 境 温 度： -30~50℃
输出倍延时范围： 1~9秒可调
SL-B触点容量415V3A纵向撕裂保护开关
使用条件
1. 海拔高度低于2000m
2. 环境温度：-35℃—+60℃
3. 相对湿度：不大于95％
4.供电电源：电控箱AC220V 50Hz
5.输出接点数量：一组转换触点
6.输出接点容量：AC220V
7.绝缘电阻：≤20MΩ
8.绝缘电压：AC1000V试验1分钟
9.可靠性：1000000次
SL-B触点容量415V3A纵向撕裂保护开关安装与调试
1.撕裂开关设置在受料段胶带下缓冲托辊之间。
2.按上安装支架和撕裂开关，撕裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢。
3.挂上拦索：一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开关支架中间的圆孔待用。
4.安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起，但不能扣死要活动。
5.收紧双方支架中间孔内的拦索然后扣死索扣。
6.拦索的松紧：一般作用在0.9kg即可触发开关为宜。
SL-B触点容量415V3A纵向撕裂保护开关
应用范围
撕裂开关在冶金、矿山、煤炭、电力、港口等行业广泛应用的带式输送机中，由于输送物料中不可避免地夹杂有尖硬物(如钢筋、废钢件等)
SL-B触点容量415V3A纵向撕裂保护开关
工作原理：
撕裂开关成对安装在皮带两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端***固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路，低昂物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时，即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动快关发出报警或关掉输送机。故障排除后将自销手柄往下按，是机内的凸轮轴复位待开机。
SL-B触点容量415V3A纵向撕裂保护开关
使用：
随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕裂检测器，应安装在*个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当检测器安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。
